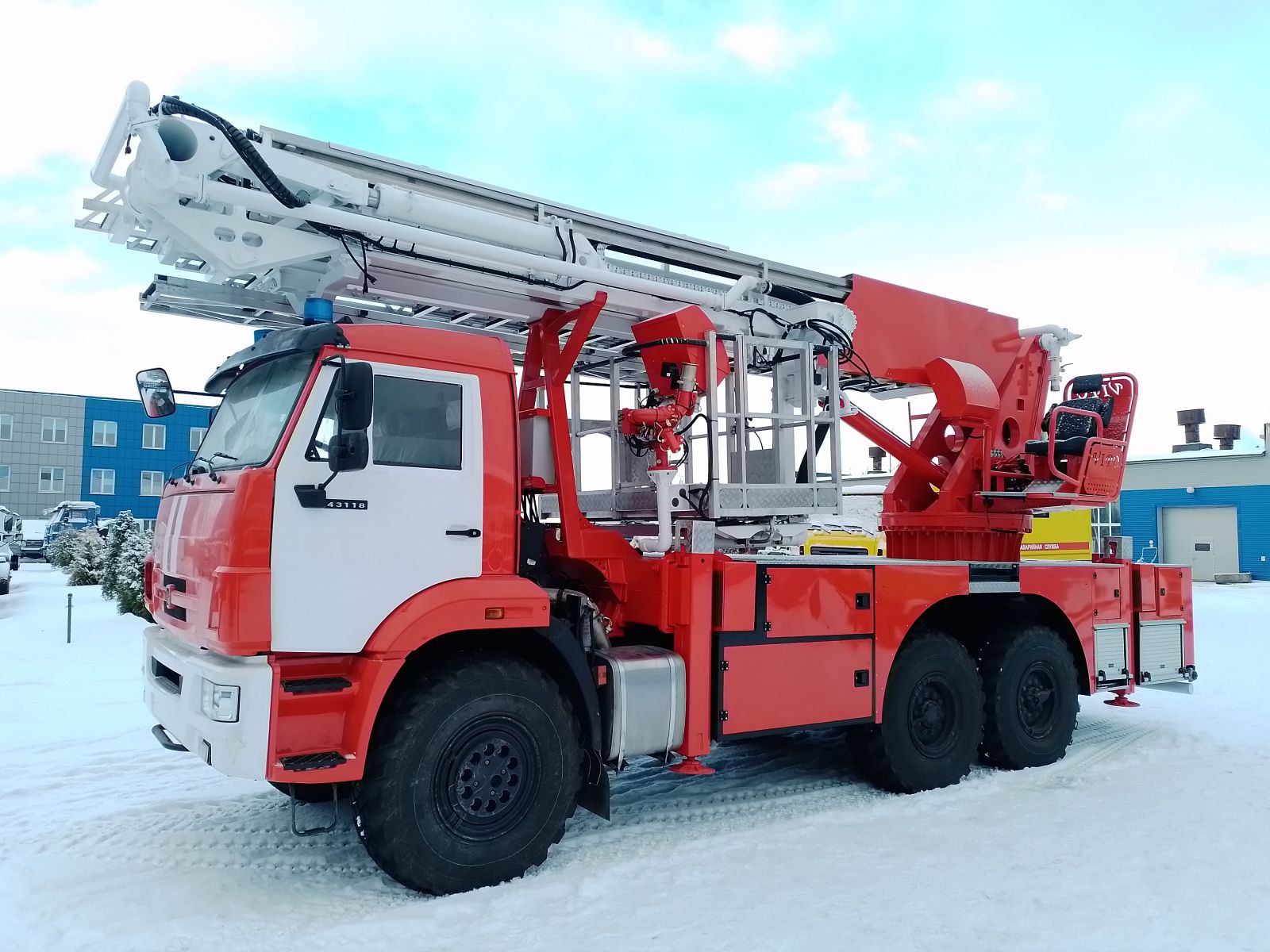

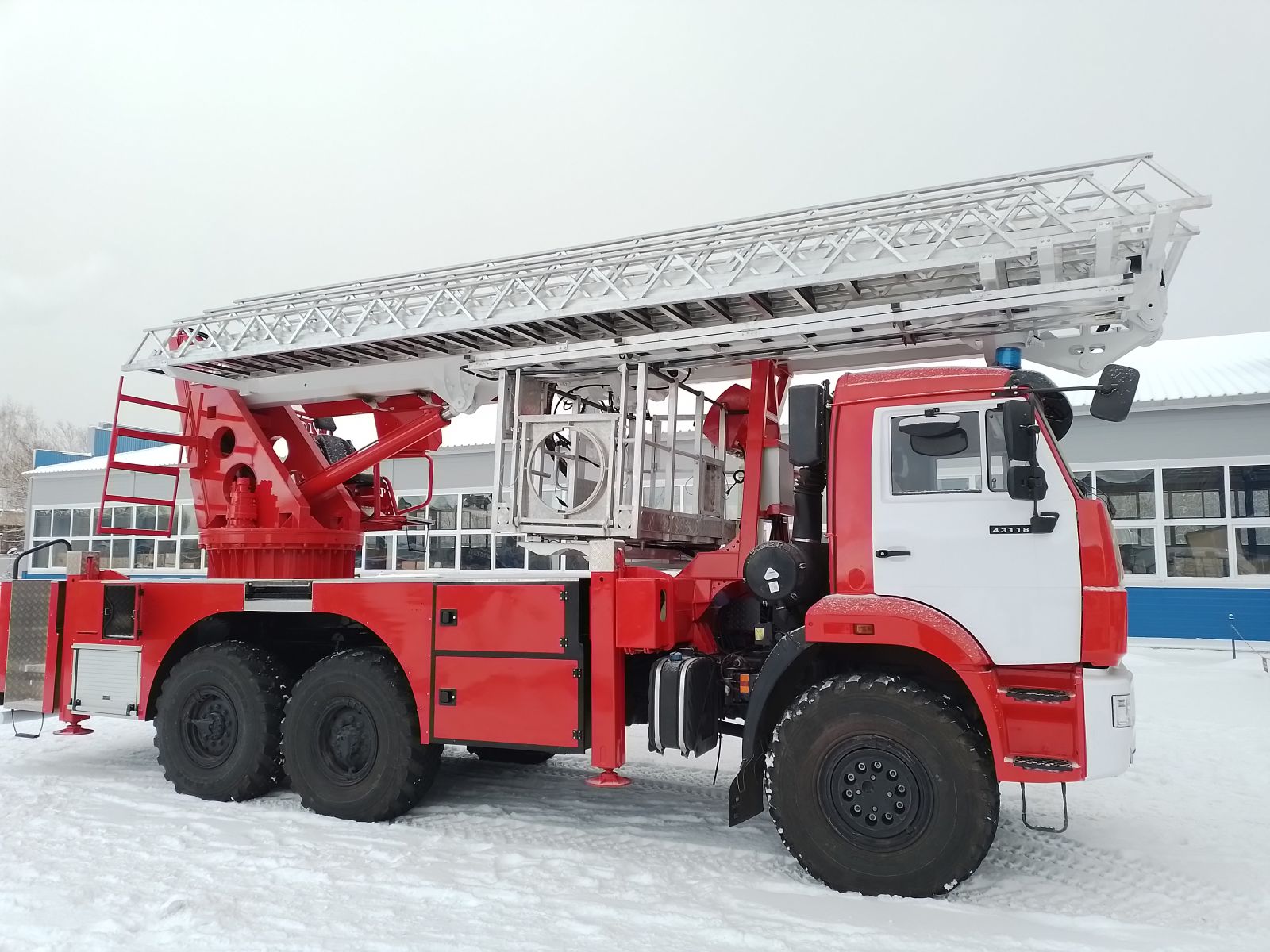

АПК-30 на шасси КАМАЗ-43118

• Автогидроподъемник АПК-30 , Телескопическая 4-х секционная стрела с дополнительным коленом совмещенного с лестницей и водопенной коммуникацией.
• Высота подъема до 30 м Вылет стрелы 17 м., грузоподъемность 250/350кг.
• Наименование показателя
• Технические характеристики
• Назначение и область применения
• Пожарный автоподъемник (далее - АПК), предназначенные для проведения спасательных работ по эвакуации людей с высоты до 30м и тушения пожаров в многоэтажных зданиях, а также для выполнения других вспомогательных операций.
• А так же для подачи воздушно-механической пены или воды от внешних источников.
• Габаритные размеры АПК не более 9404х2550х4000 мм
• Окраска АПК
• Согласно ГОСТ
• Основные параметры
• Максимальная высота подъема люльки - 30 м
• Грузоподъемность люльки, не менее:
• - без использования лафетного ствола - 350 кг
• - с использованием лафетного ствола - 250 кг
• Максимальный вылет не менее:
• -с максимальной рабочей нагрузкой в люльке - 16 м
• -без нагрузки в люльке для АПК с лестницей - 18 м
• Минимальный вылет при максимальной высоте подъема люльки, не менее1/2 максимальной ширины опорного контура плюс 4±1м - 6,5±1м
• Угол поворота стрелы (вправо и влево) при круговом вращении - по часовой стрелке -3600
• - против часовой стрелки -3600
• Максимальная ширина опорного контура не более - 5м
• Время установки на выносные опоры не более - 50 с
• Грузоподъемность при работе в качестве крана не более - 2000 кг
• Время подъема люльки от опорной поверхности до максимальной рабочей высоты не более:
• - без нагрузки 85 с - с максимальной рабочей нагрузкой в люльке 95 с
• Время опускания люльки с максимальной рабочей высоты на грунт не более - 80 с
• Время поворота стрелы на 360° в каждую из сторон при максимальной рабочей высоте не более - 100 с
• Минимальный радиус поворота (по наружной точке АПК) не более значения соответствующего показателя базового шасси плюс 1 м Углы свеса. Значение соответствующего показателя базового шасси
• Угол поперечной статической устойчивости, град, не менее - 27 0 Общие описание АПК обладает статической и динамической устойчивостью и прочностью, обеспечивающими возможность безопасного проведения спасательных работ и тушения пожаров, в том числе: а) при установке их на поверхности с уклоном до 6° включительно; б) при работе с устройствами для подачи огнетушащих веществ (ОТВ), установленными в люльке;
• в) при скорости ветра на уровне пола люльки не более 10 м/с. г) возможна установка системы автоматического выравнивания платформы опорного контура Максимальная разрешенная масса АПК, распределение ее по осям и бортам укладываться в пределы, установленные для базовых шасси. Коэффициент грузовой устойчивости АПК не менее 1,4 при отсутствии дополнительных нагрузок (силы инерции, реакции струи, ветровой нагрузки), а при их наличии - не менее 1,15.
• АПК имеет аварийный привод, позволяющий перевести его из развернутого положения в транспортное.
• Предусмотрено плавное (бесступенчатое) регулирование скоростей движений люльки со всех пультов управления.
• Среднее давление на грунт основанием выдвижной опоры или специальной подкладкой не более 0,6 МПа (6 кгс/см ).
• Конструкцией АПК предусмотрена возможность работы при установке опор с одной стороны без их выдвигания при наклоне стрелы в сторону, с которой опоры выдвинуты полностью.
• АПК оборудовано механизмом управления двигателем, который обеспечивает запуск, останов и регулирование числа оборотов коленчатого вала двигателя, звуковой и/или световой сигнализацией, информирующей о критических режимах работы двигателя, перечень которых определяется в соответствии с руководством по эксплуатации базового шасси с размещением органов управления и сигнализации на основном пульте.
• АПК оснащен узлом для крепления спасательного рукава АПК оборудован световозвращателями по ГОСТ Р 41.3 и дополнительными габаритными огнями на выносных опорах и стреле (комплекте колен).
• Основная система привода обеспечивает непрерывную работу АПК в течение не менее 6 ч с последующим перерывом не более 1 ч.
• АПК имеет систему выравнивания, обеспечивающую горизонтальность люльки при любом ее положении и горизонтальность ступеней лестницы, расположенной вдоль стрелы.
• При этом отклонение от горизонтальности пола люльки должно быть не более 3°, а ступеней - не более 2°.
• Усилия на органах управления не превышает предусмотренных ГОСТ 21752 и ГОСТ 21753
• Уровень радиопомех, создаваемых при эксплуатации АПК, не превышает значений, установленных ГОСТ Р 51318.12 и ГОСТ Р 51320
• АПК снабжен счетчиком моточасов работы привода надстройки, который должен автоматически включаться (отключаться) с включением (отключением) коробки отбора мощности (КОМ).
• Конструкцией АПК предусмотрена возможность обеспечения опускания люльки на опорную поверхность, на которой находится АПК.
• АПК изготовляется в климатических исполнениях У или Т категории 1 по ГОСТ 15150 для работы при температуре окружающего воздуха от плюс 40 °С до минус 40 °С.
• Цветографические схемы АПК, специальные световые и звуковые сигналы — по ГОСТ Р 50574.
• Дополнительные требования к сигнально-информативной окраске автоподъемников — по ГОСТ 12.2.037. Все масленки, установленные на АПК, окрашены в желтый цвет.
• По условиям компоновки АПК допускается перенос топливного бака и аккумуляторных батарей с их штатных мест на базовое шасси, не ухудшающий работы его двигателя.
• Описание компоновки АПК состоит из следующих основных частей:
• -базового шасси с кабиной для водителя и боевого расчета;
• -платформы с подъемно-поворотным устройством; -стрелы с лестницей и сухопроводом; -дополнительного колена с лестницей и сухопроводом;
• -люльки;
• -дополнительного электрооборудования.
• АПК обладает конструкционной прочностью, исключающей нарушение его целостности и крепления пожарно- технического вооружения и съемного оборудования, а также изменение положения узлов и элементов конструкции при движении по дорогам со всеми видами покрытий согласно СП 34.13330.2012, включая грунтовые.
• Конструкция АПК обеспечивает управляемость и устойчивость пожарного автомобиля для безопасного движения на допустимых скоростях при передвижении по дорогам всех категорий в соответствии с ТР ТС 018/2011 и СП 34.13330.2012.
• Компоновка АПК обеспечивает возможность свободного доступа ко всем устройствам и деталям, подлежащим обслуживанию и контролю при эксплуатации.
• Конструктивное исполнение крепления несущей рамы АПК к раме базового шасси исключает вредное воздействие от скручивания рамы базового шасси при движении пожарного автомобиля. Конструкцией платформы предусмотрено удобство подъема и передвижения оператора по платформе для снятия пожарно-технического вооружения, обслуживания агрегатов и механизмов в т. ч. в местах, где перемещение затрудняется или ограничивается конструкциями АПК Пол платформы обладает коррозионной устойчивостью и имеет рифленую поверхность, препятствующую скольжению, с рифами высотой от 1,0 до 2,5 мм. Конструкцией пола предусмотрена возможность исключения сбора воды на поверхности. Топливный бак и его заливная горловина не выступают за габариты кузова АПК и доступными для заправки и обслуживания. Нижняя ступень подножки для подъема на платформу расположена на высоте не более 500 мм. Ступени лестниц имеют поверхность, обеспечивающую устойчивое положение ступни поднимающегося Опорная поверхность подножек обладает коррозионной стойкостью и препятствовать скольжению - иметь рифы высотой от 1,0 до 2,5 мм. Выхлопная система двигателя АПК должна быть оборудована встроенным искрогасителем. Характеристики встроенного искрогасителя не должны снижать нормативные параметры, эксплуатационные характеристики и показатели работоспособности пожарного автомобиля.
• Полная масса АПК не должна превышать 95 % полной массы, установленной для базового шасси.
• При определении массы боевого расчета исходят из массы одного человека (75 кг), включая водителя, а также массы персонального снаряжения на каждого члена боевого расчета — 10 кг.
• Компоновка составных частей АПК на раме базового шасси должна обеспечивать распределение нагрузок на оси АПК полной массы в соответствии с техническими условиями на конкретное шасси.
• При этом нагрузка на управляемую ось должна составлять не менее 25 % полной массы, а нагрузки на колеса правого и левого бортов должны быть равными с допустимым отклонением ± 1 % от полной массы.
• Описание шасси
• Для изготовления АПК используется автомобильное базовое шасси КАМАЗ-43118 с колесной формулой 6х6, специально изготовленное и соответствующее техническому регламенту ТР ТС 018/2011, ТД, ОТТ
• Максимальная скорость движения АПК должна соответствовать параметрам базового шасси, но не менее 80 км/ч. Время разгона до установленной скорости должно соответствовать параметрам базового шасси.
• КОМ и КПП АПК обеспечивают температурный режим масла, указанный в РЭ базового шасси, при непрерывной работе насосной установки ППП в номинальном режиме в течение 6 ч.
• Описание кабины
• На АПК применяться стандартная кабина базового шасси. Число мест боевого расчета - 2 или 3 человека, включая место водителя. Описание стрелы Стрела состоит из четырех отдельных секций, соединенных между собой телескопически. Система выдвигания (сдвигания) и/или раскладывания (складывания) колен обеспечивает их плавное движение, а при остановке надежно удерживать секции относительно друг друга.
• Выдвижение четырех секционной телескопической стрелы производится посредством гидроцилиндра телескопирования, выдвигающего вторую секцию стрелы.
• Третья и четвертая секция стрелы приводятся в движение посредством двух контуров тяговых (по две цепи на выдвижение колена стрелы и по две на задвижение).
• Подъем телескопической стрелы на угол до 86º должен обеспечиваться гидроцилиндр подъема стрелы
• Для расширения зоны обслуживания в конструкции АПК предусмотрено дополнительное колено, приводящееся в движение посредством гидроцилиндра дополнительного колена и системы двух пар рычагов, что обеспечивает поворот дополнительного колена на угол до 165º. На вершине нижнего колена стрелы предусмотрено устройство для крепления грузового каната при работе АПК в качестве крана Секции основной стрелы АПК дополнительно снабжены лестницей, при этом: - размер между боковыми фермами не менее 410 мм, высота ферм по верхнему стержню (поручню) - не менее 300 мм; - ступени лестницы имеют покрытие или накладки, препятствующие скольжению. Расстояние между ступенями (шаг) - (300±20) мм. Стрела АПК снабжена водопенными коммуникациями, обеспечивающими возможность подачи ОТВ. Диаметр напорных линий обеспечивает возможность подачи максимального расхода ОТВ. В нижней точке водопенных коммуникаций установлено устройство обеспечивающее полный слив ОТВ за время не более 2 мин в условиях низких температур.
• Пропускная способность водопенных коммуникаций, конструктивные параметры стрелы и подъемно-поворотного устройства обеспечивает работоспособность на максимальных режимах работы по расходу и напору установленных на АПК устройств для подачи воды, пены низкой и средней кратности по ГОСТ Р 50588.
• Водопенные коммуникации, установленные на стреле имеют рабочее давление не менее 1,6 МПа.
• Рукава высокого давления, расположенные на стреле в местах соединения обеспечивает требуемую при работе АПК долговечность, износостойкость и теплостойкость. Описание подъ-емно-поворотно-го устройства
• Подъемно-поворотное устройство обеспечивает подъем, опускание и поворот люльки в пределах, указанных в п.
• Основные параметры.
• Конструкциями подъемно-поворотного устройства и выносных опор предусмотрены возможности обеспечения: - выравнивания положения люльки относительно горизонтали при работе на площадке с уклоном до 6°; - оперативной укладки стрелы в транспортное положение и останов ее в момент совпадения с продольной осью машины.
• Привод подъемно-поворотного устройства самостопорящим с коэффициентом запаса прочности не менее 1,5.
• Болты крепления опорно-поворотного устройства стопориться.
• Применение пружинных шайб не допускается.
• Описание пуль-тов управления и рабочего места оператора
• Системы безопасного управления и контроля, а так же ориентации люльки обеспечивающая выполнение следующих функций:
• * управления работой автогидроподъёмника;
• * ограничителя предельной грузоподъёмности; * определения скорости ветра; * ограничителя зоны обслуживания подъёмника;
• * переговорного устройства, соединяющего основной пульт оператора с люлькой; * отображения диагностической информации о состоянии самой системы и текущих основных параметрах подъёмника; * подсчёта наработки подъёмника в моточасах. * приборы световой и звуковой сигнализаций; Основной (нижний) пульт управления расположен на поворотном устройстве. Органы управления блокировкой и выдвижными опорами располагаются на задней панели платформы шасси, при этом в процессе установки АПК на опоры последние находятся в поле зрения оператора.
• Допускается располагать органы управления и в другом месте, если не ухудшаются условия работы оператора.
• Контрольные приборы скомпонованы в едином блоке, хорошо видимом с рабочего места оператора, и иметь погрешность показаний не более 5%.
• В люльке установлен пульт управления, при управлении с которого исключается возможность управления с основного пульта.
• Органы управления АПК обеспечивает возможность выполнения одновременно не менее двух маневров.
• Описание платформы
• Пол платформы обладает коррозионной стойкостью и препятствовать скольжению.
• Нижняя ступень подножки для подъема на платформу расположена на высоте не более 500 мм.
• Опорная поверхность подножек обладает коррозионной стойкостью и препятствовать скольжению - иметь рифы высотой от 1,0 до 2,5 мм. Описание люльки Люлька имеет ограждение, образованное двумя рядами поручней на высоте (1,1±0,1) м и (0,5±0,1) м.
• По периметру пола люльки сплошное ограждение (плинтус) высотой не менее 0,1 м.
• Площадь пола люльки для АПК - не менее 2,0 м .
• Люлька оборудована одной или более одностворчатыми дверками с замком, открываемым изнутри и снаружи, или откидными поручнями. Ширина дверного проема - не менее 500 мм.
• Люлька оборудована механизмом поворота, обеспечивающим ее поворот в горизонтальной плоскости не менее ±30°. Люлька оборудована ограничителем лобового удара.
• Люлька оборудована ограничителем грузоподъемности, обеспечивающим невозможность движения при размещении в ней груза, превышающего номинальную грузоподъемность на 10%.
• Конструкцией люльки предусмотрена возможность установки устройств для подачи ОТВ.
• Органы управления ими расположены в зоне досягаемости оператора с учетом требований ГОСТ 12.2.033.
• Пол люльки обладает коррозионной стойкостью и препятствовует скольжению.
• Направляющие для цепей и тяг фиксации люльки устроены так, чтобы исключалась возможность их самопроизвольного спадания и заклинивания.
• Конструктивные элементы ограждения люльки выдерживают сосредоточенную нагрузку (1300 Н), приложенную горизонтально к ограждению в течение 2 мин.
• Описание эргономики
• Эргономические характеристики кресла оператора - по ГОСТ 21829.
• Эргономические требования к органам управления - по ГОСТ 21753, ГОСТ 21786 и ГОСТ 21829.
• Эргономические показатели рабочей зоны оператора - по ГОСТ 12.2.032, ГОСТ 21829, ГОСТ 22269 и ГОСТ 23000. Органы управления АПК самовозвратные и выполнены в пыле- и влагозащитном исполнении.
• Обозначение функционального назначения органов управления - по ГОСТ 26336.
• Компоновка АПК обеспечивает возможность свободного доступа ко всем устройствам и узлам пневмо-, гидро- и электросистем, подлежащим обслуживанию и контролю в процессе эксплуатации.
• Конструкцией наливной горловины топливного бака предусмотрена возможность обеспечения его заливки как на АЗС с помощью заправочного пистолета, так и вручную из канистры.
• Описание дополнительного электрооборудо-вания, устройств связи и освещения
• Включатели аварийного останова расположены выше других включателей и окрашены в красный цвет.
• Для освещения мест работы на АПК установлены фары:
• - на ограждении люльки или вершине стрелы для освещения мест выхода из люльки;
• - на вершине нижнего колена стрелы для освещения рабочего места на земле во время подъема груза при использовании АПК в качестве крана;
• - у основания крепления нижнего колена стрелы в целях освещения пространства при движении АПК задним ходом.
• АПК оборудован переговорными устройствами, обеспечивающими громкоговорящую двустороннюю связь между основным пультом управления и люлькой.
• - сигнализация:
• включения КОМ, открытия отсеков, выходе выдвижных опор из транспортного положения расположена в кабине ТС.
• Блокировки - запрет движения стрелы при незаблокированных рессорах (при наличии системы) и поднятых опорах.
• - запрет движения стрелы вне рабочего поля
• - запрет движения стрелы при соприкосновении с препятствием
• - запрет движения стрелы при превышении грузоподъемности более 10%
• - запрет движения АПК при включённом КОМ, поднятой стреле, выдвинутых опорах.

Гарантии изготовителя на рабочее оборудования подъемника - 24 месяца, со дня ввода в эксплуатацию при наработке не более 200 ч. или 3500 км. пробега. на автошасси согласно сервисной книжки на автомобиля
