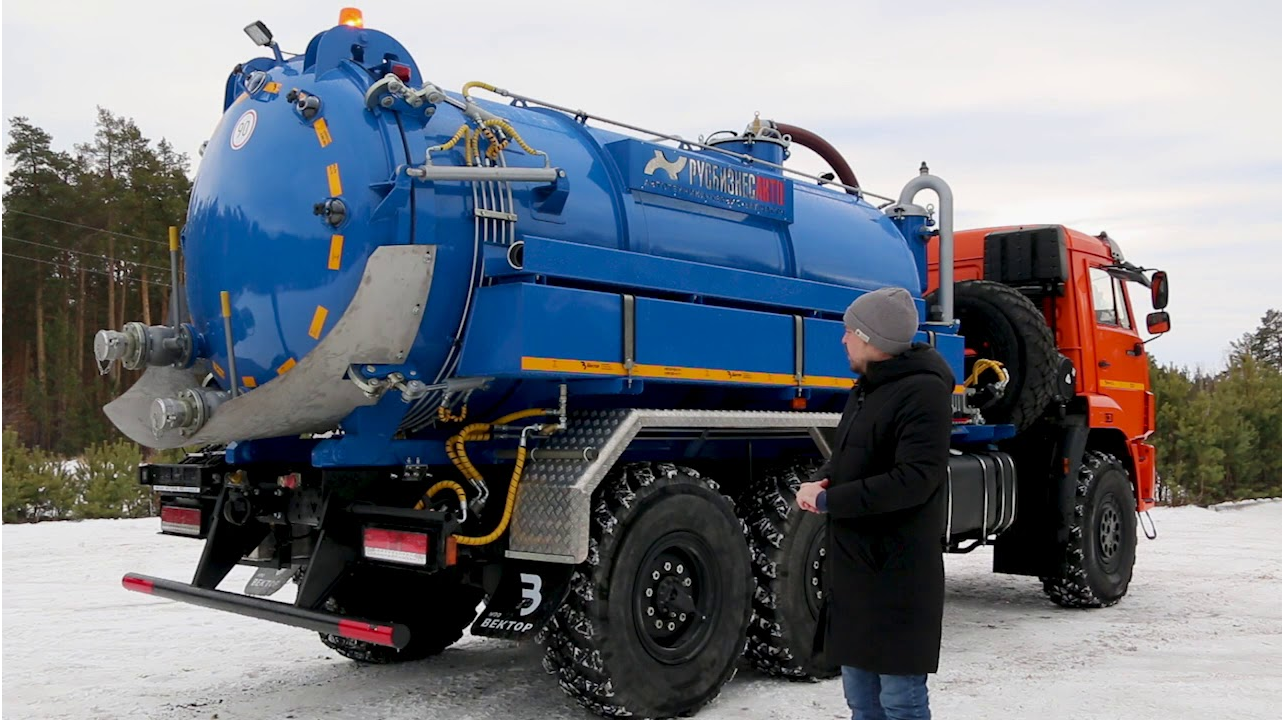

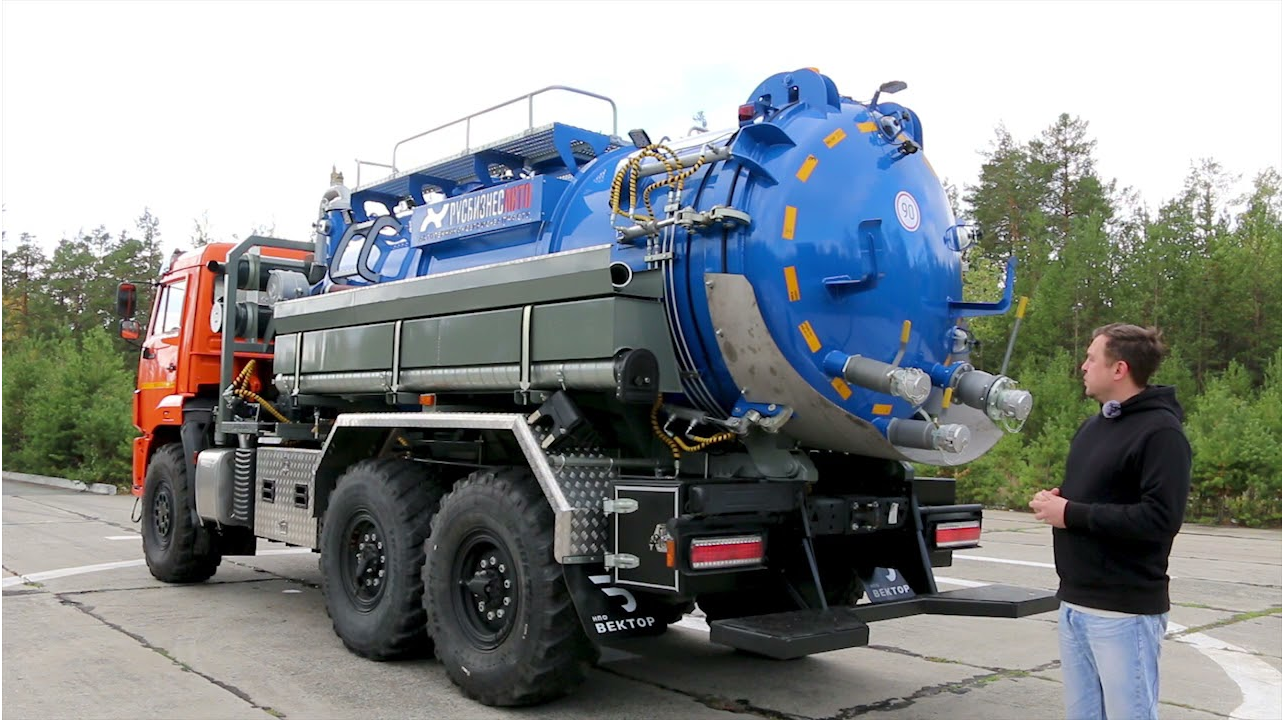

Илососная машина МВС-10 КАМАЗ-43118 Арктика
Объём цистерны 10 м3 Количество секций 2: под чистую воду – 1 м3, для сбора ила и отходов – 10 м3. Сечение цистерны Круглой формы Марка стали 09Г2С Толщина листа обечайки 5 мм
Толщина донышек 5 мм
Шпангоуты Наружные Волнорезы
Внутренние (3 шт.), в верхней части цистерны с перекрытием не более 1/3 площади сечения.
Конструктивная связь цистерны с надрамником Стяжные ленты (поясное крепление) Конструктивная связь надрамника с рамой шасси Жёсткое крепление, в том числе с пружинными компенсаторами. Между рамой и надрамником предусмотрена резиновая прокладка-демпфер. Контроль сварных швов - автоматическая сварка роботом; - опрессовка пробным давлением 10 атм;
- ультразвуковой контроль. Конструкция надрамника Надрамник изготовлен из профиля 120×80 мм в виде цельной сварной конструкции. Особенности конструкции - Ложементы врезаны в надрамник, выполнены в виде цельногнутой конструкции с минимальным количеством сварных швов, - Усиленные крепления (косынки) ложементов к надрамнику с увеличенной площадью контакта для придания дополнительной жёсткости и прочности всей конструкции; - Резиновые прокладки между цистерной и ложементами; - Подкладной бронелист на обечайке цистерны в месте её прилегания к ложементам для защиты обечайки от истирания. Подъём цистерны Гидравлический, при помощи одного центрального цилиндра. Открывание заднего дна Вверх, при помощи двух боковых гидроцилиндров. Уплотнительная прокладка по кругу - МБС. Прижатие днища при помощи гидравлических замков кулачкового типа – 2 шт. Измерительный контроль заполнения цистерны Стрелочный уровнемер поплавкового типа: Визуальный контроль заполнения цистерны Два сферических смотровых окна (на уровне 1/2 и 4/4 объёма) с подсветкой, расположено на заднем днище. Материалы ЛКП цистерны - Грунт 2-ухкомпонентный антикоррозионный полиэфирный с содержанием фосфата цинка, пр-во фирмы «DYO», Турция. - 2 слоя промышленной эмали, пр-во фирмы «DYO», Турция. Цвет цистерны По заданию заказчика Надписи ВАКУУМ – с левой, правой сторон, на заднем днище Вакуумное оборудование цистерны Вакуумный насос, пр-во JUROP - PNR-122, лопастной с возд. охлаждением, пр-ть 730 м3/час - LC-420, лопастной c жидким охлаждением и автоматической смазкой, пр-ть 720 м3/час - LC-580, лопастной c жидким охлаждением и автоматической смазкой, пр-ть 980 м3/час - PR-150, лопастной с принуд. жидкостным охл., пр-ть 900 м3/час - DL-180/250/300, кулачковый, с возд. охлаждением, пр-ть 1050/1500/1800 м3/час, соответственно Рукава напорно-всасывающие ДУ-100, длина 4 м – 2 шт. (в металлических пеналах по бокам вдоль цистерны) Влагоотделитель оборудован - Мановакуумметром для контроля уровня разрежения и избыточного давления в цистерне; - Шаровым краном для слива воды и отводящей трубкой; - Смотровым окном для визуального контроля уровня воды; - Снятие верхней крышки возможно без применения грузоподъемных механизмов. Пеналы для рукавов Металлические короба (тип АКН) Система защиты вакуумного оборудования - Предохранительный клапан на ограничение вакуума (-0,8 кг/см2); - Предохранительный клапан избыточного давления (0,4 кг/см2). Система защиты от перелива ёмкости - Первичный клапан в технологической горловине в виде нержавеющего шара диаметром 150 мм в корзине; - Вторичный запорный клапан во влагоотделителе в виде нержавеющего шара диаметром 150 мм в корзине; - Бесконтактный индукционный датчик MS-DUG в горловине, реагирующий на приближение запорного клапана, в следствии чего отключается привод вакуумного насоса. Запорная арматура - 4-ходовый кран переключения режимов «создание вакуума / нагнетание давления»; - Задвижка ножевого типа на заднем сливе с ручным приводом Ду100 с БРС 4” на нижнем уровне цистерны; - Вторая задвижка ножевого типа с ручным приводом Ду100 с БРС4” на уровне 1/3 для «лёгкого заполнения» цистерны. Электрооборудование - Габаритные огни сверху на цистерне красного цвета – 2 шт. - 6-тизонное освещение рабочей зоны оператора. Система гидроразмыва плотных отложений грунта Баки под чистую воду, V=1 м3 Заправка отсека через заливную горловину (верхний налив) и через шаровой кран Ду-50 с переходником на гайку «Богданова» в нижней части ёмкости (для заливки от гидранта) Водяной плунжерный насос высокого давления UDOR 50/12 (Италия) с гидроприводом. Производительность водяного насоса, л/м 50 Мax давление водяного насоса, МПа (атм.) 12 (120) Манометр / Водяной фильтр тонкой очистки На выходе из насоса / на входе в насос Регулировочный клапан VB 200/150; вход 1", выход 1" с маховиком, рассчитанным на 200 л/мин, 170 бар Монитор пистолет с пикой-удлинителем (400 мм) и размывочной форсункой 1 (один) комплект Барабан для рукава Инерционный, с самосмоткой. Диаметр / длина рукав высокого давления, мм D=12 (AGRESSOR), L=15 000 Очистка цистерны Размывочные форсунки внутри цистерны (4 шт.) с подачей воды от насоса высокого давления. Привод оборудования Гидравлический, состоит из: - КОМ ZF с двухконтурным пластинчатым гидронасосом, - Гидромоторы, - Комплект РВД и металлических маслопроводов, - Гидрораспределитель многопозиционный с секциями с фиксаторами и без фиксации, - Диверторы, - Предохранительные клапана, - Радиатор масляного охлаждения с термодатчиком (в зависимости от типа вакуумного насоса), - Расширительный гидробак. Исполнение привода позволяет проводить одновременную работу по гидроразмыву и сбору отходов в номинальных показателях без потери мощности насосного оборудования.
