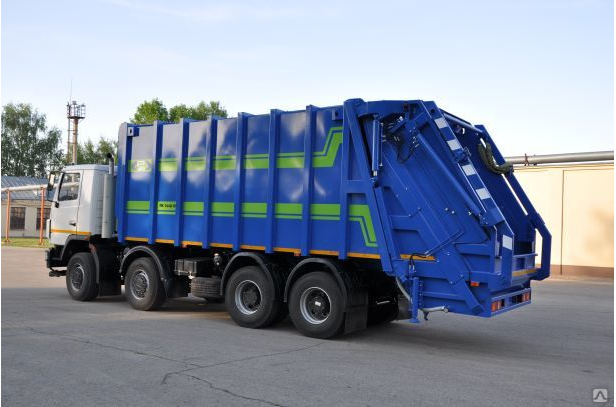

- Машины коммунальные – мусоровозы МК-3548-14 на базовых шасси МАЗ-6516С9-560-001, предназначены для механизированного сбора, прессования и вывоза отходов, накапливаемых в контейнерах 7,8 – 8,0 м3.
- Состоят из установленного на автомобильном шасси специализированного оборудования с каркасным кузовом, выгружающей плитой и задним бортом с прессующим механизмом, устройством для перегрузки отходов из контейнеров (портальным устройством), гидравлической системы, автоматического управления прессующим механизмом.
- Привод всех механизмов мусоровоза гидравлический.
- Произведён подбор материалов, оптимизированы массо-габаритные и энергетические характеристики с целью обеспечения грузоподъёмности, минимального времени загрузки, ограничения шумового воздействия, надёжности и длительности срока службы.
- Оборудование соответствует требованиям Технического Регламента Таможенного Союза «О безопасности колёсных транспортных средств» ТР ТС 018/2011 и подтверждаем соблюдение требований действующих стандартов, в том числе и Директив UNI-EN 1 501 -1 -2007, EN 1 501 -2-2008 к транспортным средствам для коммунального хозяйства.
- Самым важным новшеством в машинах коммунальных - мусоровозах МК-3548-14 является повышенная производительность механизма прессования, обеспечивающая двукратное превышение требований и составляет 1 полный цикл за 26 - 28 секунд.
- Кузов - сварная каркасная металлоконструкция состоящая из стальных листов толщиной 4 мм сталь 09Г2С, швеллеров и стальных квадратных труб в основании и замкнутых переднего и заднего контуров. Выгружающая плита - состоит из усиленного профилями стального щита и рамы с направляющими элементами. В нижней части плиты расположен центральный шарнир для крепления телескопического гидравлического цилиндра двойного действия.
- Для исключения перекосов, выгружающая плита перемещается вдоль кузова по боковым направляющим, расположенных на боковых панелях кузова.
- Плита является перемещающейся передней стенкой кузова.
- Во время загрузки она служит элементом сопротивления давлению прессуемого отходов.
- Гидравлическая система управления, регулируя пошаговое отодвигание выгружающей плиты в процессе загрузки, обеспечивает равномерное по всему объёму кузова, прессование отходов.
- Кроме этого, выгружающая плита осуществляет выгрузку отходов из кузова при открытом заднем борте.
- Задний борт представляет собой сварную металлоконструкцию и служит для крепления в нём уплотняющего механизма.
- Задний борт верхней своей частью шарнирно закреплен на кузове, а в нижней части удерживается фиксаторами.
- В боковых панелях заднего борта установлены две направляющие с износостойкими пластинами из стали Hardox 450 толщиной 3 мм.
- По направляющим заднего борта движется подающая плита механизма прессования.
- Внизу заднего борта, между боковыми стенками, вварен загрузочный бункер, вместимость которого составляет 2,5 м3.
- Для слива жидких фракций из загрузочного бункера предусмотрены два отверстия, закрываемые винтовыми пробками или кранами.
- Портальный механизм - основными элементами портального механизма являются стрелы, установленные на заднем борту и аутригеры, установленные на кузове.
- Привод подвижных элементов портального механизма - гидравлический.
- Стрела портального механизма - сварная металлоконструкция, состоящая из левой и правой балок, скрепленных между собой поперечиной и двух ловителей, ограничивающих перемещение контейнера относительно заднего борта в процессе перегрузки.
- Стрела шарнирно закреплена на несущих опорах заднего борта.
- Подъём и опускание стрелы происходит с помощью двух гидроцилиндров.
- Контейнер металлический объёмом 7,8 – 8,0 м3 присоединяется к стреле с помощью подвески, состоящей из четырех цепей с зацепами.
- Механизм прессования состоит из подающей плиты (каретки) и шарнирно связанной с ней прессующей плиты (ножа), движущейся по двум направляющим.
- Механизм прессования установлен на заднем борте.
- Подающая плита (каретка) представляет собой жёсткую, усиленную профилями, стальную конструкцию.
- Подающая плита движется по двум направляющим заднего борта, обеспечивая загрузку и прессование со скоростью 1 цикл за 30 сек или около 5,0 м3 в 1 мин.
- Подающая плита (каретка), к которой прикреплена прессующая плита (нож), изготовлена из стали Hardox 450, приводится в движение двумя гидравлическими цилиндрами и перемещается в боковых направляющих заднего борта.
- В узлах трения используются современные полимерные материалы, имеющие длительный срок службы в загрязнённых условиях (антифрикционный материал (капролон).
- К нижней части подающей плиты шарнирно присоединена прессующая плита (нож).
- Нож - жесткая стальная металлоконструкция, усиленная ребрами.
- При помощи гидравлических цилиндров нож может поворачиваться, очищая приёмный бункер от загруженных в него отходов, а при подъёме каретки прессует его, выталкивая в кузов.
- Гидравлическая система - тип HDC (Heavy Duty Components) состоит из компонентов высшего качества (фитинги по нормативам DIN 2353 и трубкам по DIN 2391).
- Все компоненты ведущих европейских производителей – SALAMI, GALTECH, OMFB, CAST S.p.A.
- Система автоматического управления МКZ-А04-05 исп.01 (далее САУ) предназначена для управления гидравлической системой машины в ручном и автоматическом режимах.
- САУ состоит из блока автоматики БА-01, кнопочных пультов ПУ-01, ПУ-02 и датчиков.
- САУ питается от бортовой сети автомобиля.
- Дополнительное оборудование мусоровоза.
- Обязательно - для освещения рабочей зоны в темное время суток мусоровоз оборудован фарой освещения рабочей зоны, расположенной на заднем борту, боковыми светоотражающими устройствами не треугольной формы, совмещенными с боковыми габаритными фонарями, фонари освещения номерного знака, боковые повторители, задние контурные огни.
Бренд:
РАРЗ
Грузоподъемность:
Категория:
Мощность двигателя, л.с:
- Производитель Ряжский АРЗ
- Полная масса, кг 44000
- Масса спецоборудования, кг 8685
- Габаритные размеры, мм 10820х2550х3820
- Экологический фактор 5
- Мощность двигателя, л.с. 420
- Коробка передач ZF
- Число передач КП 16
- Тип загрузки Задняя
- Тип транспортного средства Мусоровоз
- Базовое шасси Маз
- Колёсная формула 8х4
- Вместимость кузова, м³ 32,6
- Масса загружаемых отходов, кг 16185
- Грузоподъёмность манипулятора, кг 700
- Коэфициент уплотнения мусора 7
