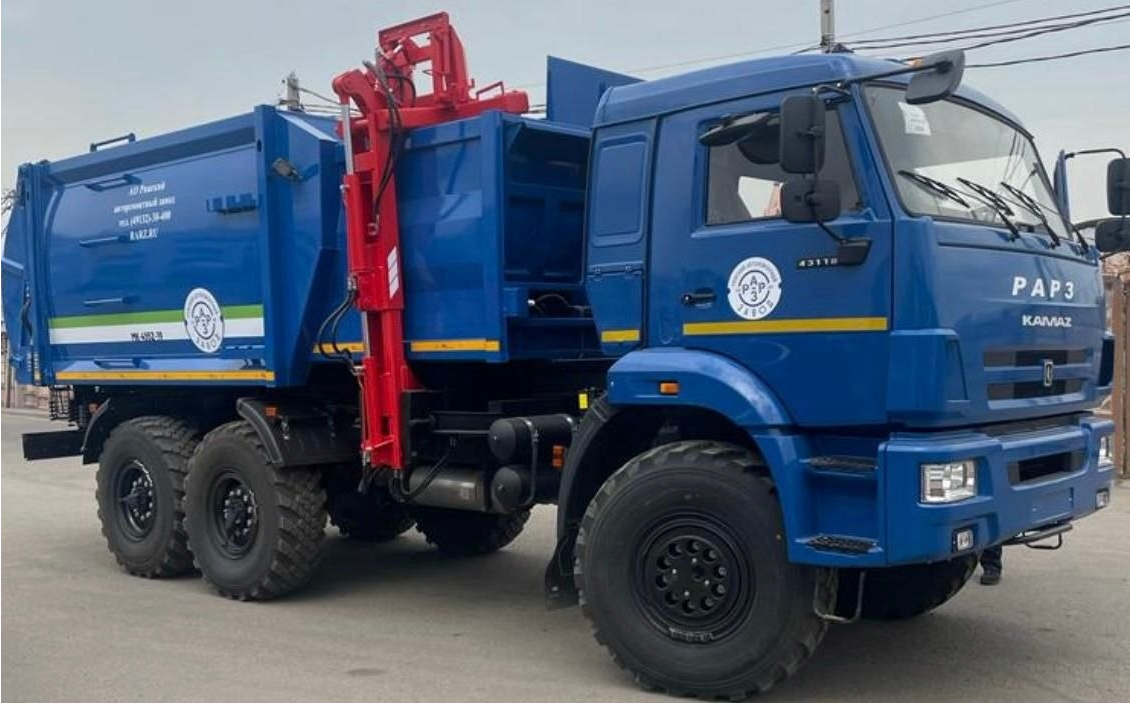

Мусоровозы с боковой загрузкой кузова МК-х553-хх с усовершенствованным механизмом прессования, с системой автоматического управления процессом прессования.
Исполнение кузова бескаркасное
Коэффициент прессования до 4.
- Простота конструкции и обслуживания, наличие системы автоматического управления (далее САУ), обеспечивающая устойчивую работу в автоматическом и ручном режимах, надежность в эксплуатации - основная особенность этих мусоровозов.
- Кузов машин выполнен из качественной конструкционной низколегированной стали 09Г2С, за счёт чего облегчена его конструкция без потери прочности.
- В передней части кузова расположена пресс-камера, отличается уменьшенной габаритной шириной и высотой (по 400 мм), достаточной для сбора отходов, накапливаемых в контейнерах всех существующих стандартов до 1300 л.

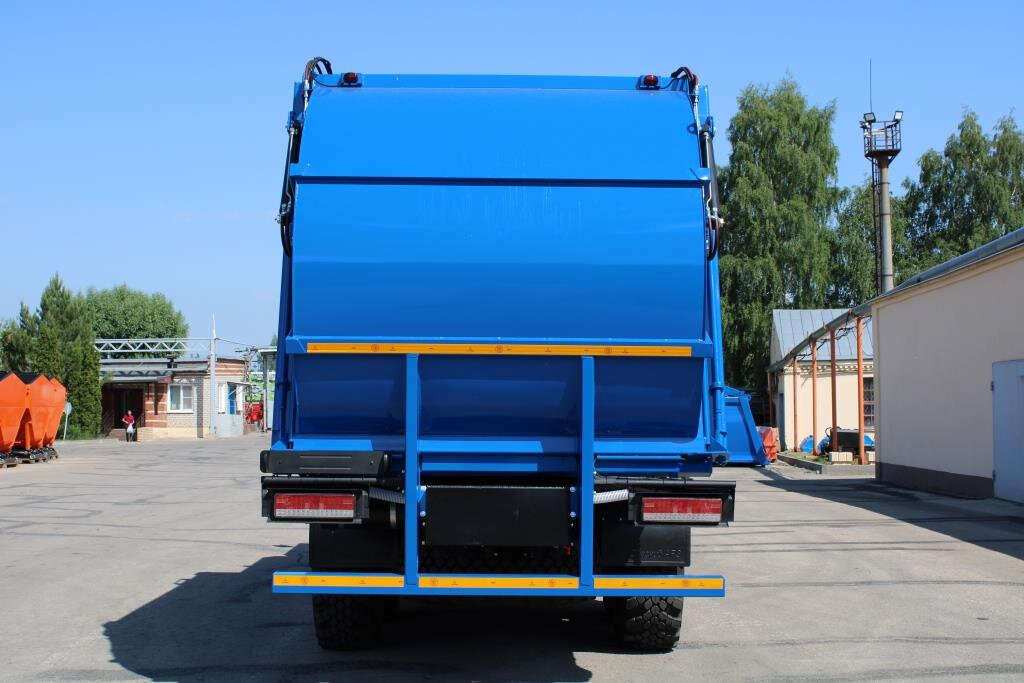

- В боковых стенках пресс-камеры выполнены направляющие, расположенные друг над другом. В нижней направляющей размещена прессующая плита с возможностью возвратно-поступательного рабочего и обратного перемещения посредством двух силовых гидравлических цилиндров (удельное давление прессования около 0,3 Мпа). Плита работает в капролоновых ползунах. Над плитой размещены створки с возможностью перемещения в боковых направляющих при движении прессующей плиты за счет взаимодействия с упорами, находящимися на смежных створках. Створки перемещаются вслед за прессующей плитой при зацеплении внутренними упорами, прикрепленными к прессующей плите и одной из створок. Сверху пресс-камера закрывается крышкой. Крышка открывается гидравлическим цилиндром подъёма одновременно с выдвижением аутригера под манипулятором при его наличии. К задней части накопителя шарнирно закреплён задний борт полукруглой формы, имеющий увеличенную вместимость (до 0,9 м3), открывание которого производится гидравлическими цилиндрами.
- В транспортном положении задний борт прижимается к накопителю по наклонной поверхности (для улучшения герметичности кузова) и запирается фиксаторами.
- В нижней части заднего борта закреплён Р-образный резиновый уплотнитель, обеспечивающий герметизацию кузова за счёт плотного прилегания заднего борта к кузову.
- При прессовании отходов, происходит выделение влаги, герметичность кузова обеспечивается по высоте резинового уплотнителя заднего борта (1000 мм).
- Накопитель кузова по отношению к пресс-камере размещён ниже по высоте на 150 мм для формирования ёмкости сбора жидкой фракции из отходов.
- Кузов шарнирно закреплён на надрамнике.
- Кузов имеет основание из швеллеров, которым он опирается на надрамник.
- Выгрузка отходов производится самосвальным способом.
- Привод механизма подъёма кузова обеспечивают гидравлические цилиндры одностороннего действия.
- Для перегрузки отходов их контейнеров применяется манипулятор грузоподъёмностью 700 кг, отличающийся простотой, высокой прочностью.
- Изготавливается так же из качественной конструкционной низколегированной стали 09Г2С.
- Манипулятор установлен шарнирно на надрамнике с правой стороны мусоровоза.
- Состоит из рамы, стрелы, выдвигающейся каретки, опрокидывателя и захвата.
- В стандартной комплектации машины, манипулятор комплектуется одним из трёх видов захватов за переднюю стенку контейнера.
- По заказу, манипулятор может доукомплектовываться дополнительными захватами (патент АО «Ряжский авторемонтный завод» № 160217 - универсальный сменный захват МК 14.900.000 под стандартные контейнеры вместимостью 80, 120, 140, 240, 360, 460, 660, 1100, 1300 л и коробкообразные металлические контейнеры вместимостью от 700 до 1100 л (стандарты забираемых контейнеров зависят от типа установленного захвата).
- В транспортном положении манипулятора, захват контейнера должен быть повёрнут на максимальный угол до возможности соприкосновения со стенкой пресс-камеры.
- Гидравлическая система двухконтурная тип HDC (Heavy Duty Components) с приводом прессующей плиты механизма прессования электрогидравлическим распределителей с управлением посредством САУ.
- Привод остального оборудования гидравлический с ручным гидравлическим распределителем для управления исполнительными гидравлическими цилиндрами, состоит из компонентов высокого качества SALAMI, Walvoil, Danfoss. Фитинги Cast.
- Штоки и трубы гидравлических цилиндров Cromsteel Румыния.
- Уплотнения штоков и поршней, кольца, грязесъёмники гидравлических цилиндров Busak-Shamban.
- Гидравлические трубки STAUFF.
- Окрашивание двухкомпонентными акрил-уретановыми материалами. Имеется возможность окрашивания оборудования в цвет фирмы заказчика.
Бренд:
РАРЗ
Грузоподъемность:
Категория:
Мощность двигателя, л.с:
- Тип базового шасси КАМАЗ-43118-A5
- Двигатель КАМАЗ 740.705-300
- Тип двигателя дизельный с турбонаддувом
- Мощность двигателя, кВт (л.с.) 220 (300)
- Полная масса транспортного средства, кг 22400
- Масса вывозимого мусора (не более), кг 8290
- Коэффициент уплотнения мусора до 4
- Усилие прессования, кгс 23500
- Грузоподъёмность манипулятора, кг 700
- Габаритные размеры (длина×ширина×высота), мм 8815х2550х3845
