Наименование параметра

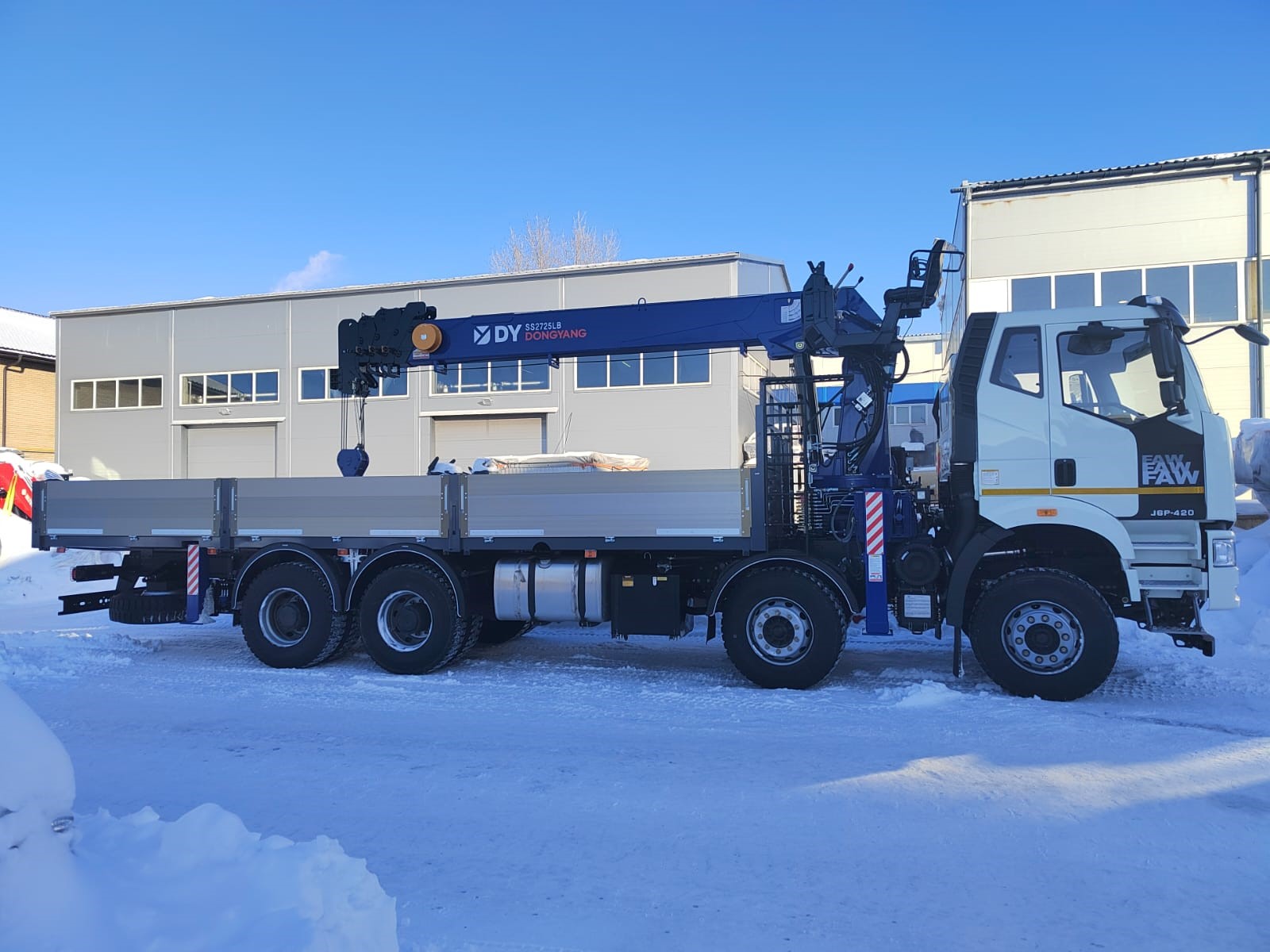

• модификация транспортного средства 78F202 специальный, грузовой бортовой оснащенный краном-манипулятором
Назначение
• для перевозки грузов, выполнение погрузочно-разгрузочных работ Шасси транспортного средства
• Модификация СА3310Р66К24Т4Е5
• колесная формула 8х4
• двигатель дизельный, рядный, 6 цилиндров, четырехтактный с турбонадувом CA6DM2-42E51, 420 л.с.
• мочевина
• КПП Механическая, 12-ти ступенчатая, синхронизированная, с демультипликатором • кабина цельнометаллическая, двухдверная, двухместная, со спальным местом • шины 315/80 R 22.5,
• кондиционер, без тахографа, без фаркопа Исполнение платформы
• Заниженная по погрузочной высоте бортовая платформа с алюминиевыми бортами, без каркаса и тента.
Основание платформы интегрировано в надрамик ( общая сварная конструкция)
• передняя стенка кузова – целиковая, прикреплена к основанию кузова и к передним вертикальным стойкам. Стойки быстросъемные, запоры открывающихся частей бортов механические, открываются вручную;
• материал панелей бортов платформы - алюминий;
• настил пола – влагостойкая ламинированная фанера, толщина 21 мм; Внутренние габариты платформы, ДхШхВ, мм. 8000 х2470х600
Параметры КМУ SS 2725 LB - с КМУ за кабиной Dong Yang SS 2725 LB (пр-во Юж.Корея ), верхний пост управления, с доп. опорами на заднем свесе
• грузовой момент 29 т.м.;
• макс. г/п на вылете 20,2м /950кг;
• мин. г/п на вылете 2 м/12 000 кг.
• дополнительные опоры на заднем свесе;

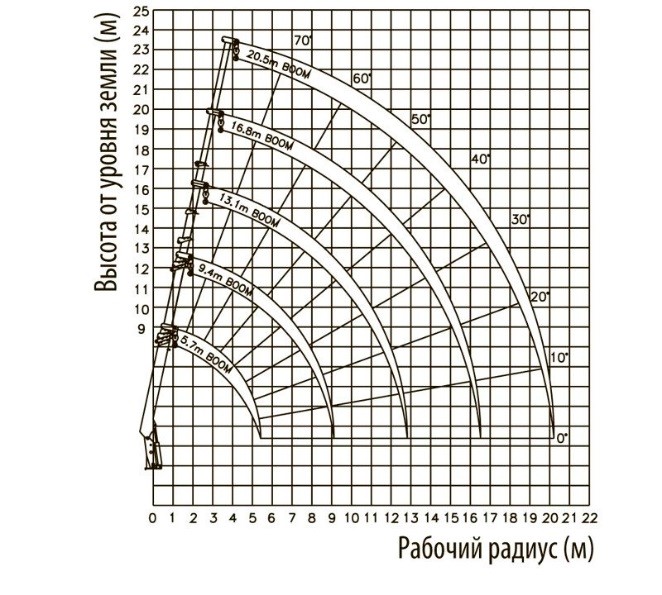

- Номинальная грузоподъёмность, кг/м
- Комплектация:
- ▷ Стрела
- ▷ Поворотная колонна и основание
- ▷ Сиденье оператора
- ▷ Передние аутригеры
- ▷ Задние аутригеры
- ▷ Приборы безопасности
- ▷ Масляный радиатор ★12 000/2,0 10 000/3,0 5500 / 5,4 2900 / 9,1 1700 / 12,8 1250 / 16,5 950 / 20,2
- Расчетная подача масла, л/мин 90
- Давление масла, кг/см2 210
- Объем масляного бака, л 200
- Тип стрелы/ секций шестигранная/5
- Скорость выдвижения стрелы, м/сек 14,8/35
- Скорость колебаний стрелы, град/сек 78/18
- Стальной трос Ø12,5мм x 100м
- Скорость лебедки, м/мин 30/1 слой
- Угол поворота, град 360 непрерывно
- Скорость поворота, об/мин 2,5
- Ширина вылета (размах) аутригеров, м - передние 6,2 - задние 5,36

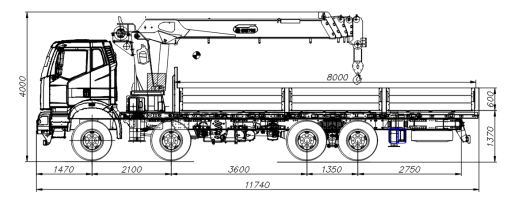

- Для исполнения с бортовой платформой 8000х2470х600
