- РАБОЧАЯ МАССА (кг): 33100
- МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ (мм): 7140
- УСИЛИЕ КОПАНИЯ КОВША (кН): 207
- УСИЛИЕ КОПАНИЯ РУКОЯТИ (кН): 175
- ШИРИНА ГУСЕНИЦЫ (мм): 600
- ДЛИНА ХОДОВОЙ ЧАСТИ (мм): 3505
- МАКСИМАЛЬНАЯ ВЫСОТА КАБИНЫ (мм): 3165
- ШИРИНА ПОВОРОТНОЙ ПЛАТФОРМЫ (мм): 2995
- НОМИНАЛЬНАЯ МОЩНОСТЬ (кВт): 190.5/2000
- ДВИГАТЕЛЬ: 6HK1XQP-03 Isuzu
- СТАНДАРТНАЯ ЁМКОСТЬ/ОБЪЁМ КОВША (куб. метров): 1,6
- МАКСИМАЛЬНАЯ СКОРОСТЬ ПОТОКА ГИДРАВЛИКИ (литров/минуту): 288×2
- СКОРОСТЬ ДВИЖЕНИЯ (км/ч): 5.5/3.3
- СКОРОСТЬ ПОВОРОТА (оборотов/минуту): 10.июн
- ПРЕОДОЛЕВАЕМЫЙ УКЛОН (градусов): 35
- МАКСИМАЛЬНОЕ ТЯГОВОЕ УСИЛИЕ (кН): 283
- МАКСИМАЛЬНЫЙ РАДИУС КОПАНИЯ (мм): 9 830
- МАКСИМАЛЬНЫЙ РАДИУС КОПАНИЯ НА УРОВНЕ ЗЕМЛИ (мм): 9 650
- МАКСИМАЛЬНАЯ ГЛУБИНА КОПАНИЯ (мм): 9 615
- МАКСИМАЛЬНАЯ ВЫСОТА РАЗГРУЗКИ (мм): 6845
- МАКСИМАЛЬНАЯ ГЛУБИНА ВЫЕМКИ ГРУНТА (мм): 7140
- МАКСИМАЛЬНАЯ ГЛУБИНА ВЫЕМКИ ГРУНТА ПО ВЕРТИКАЛЬНОЙ СТЕНКЕ (мм) 6410
- МАКСИМАЛЬНЫЙ ПЕРЕДНИЙ РАДИУС ПОВОРОТА ПЛАТФОРМЫ (мм): 4550

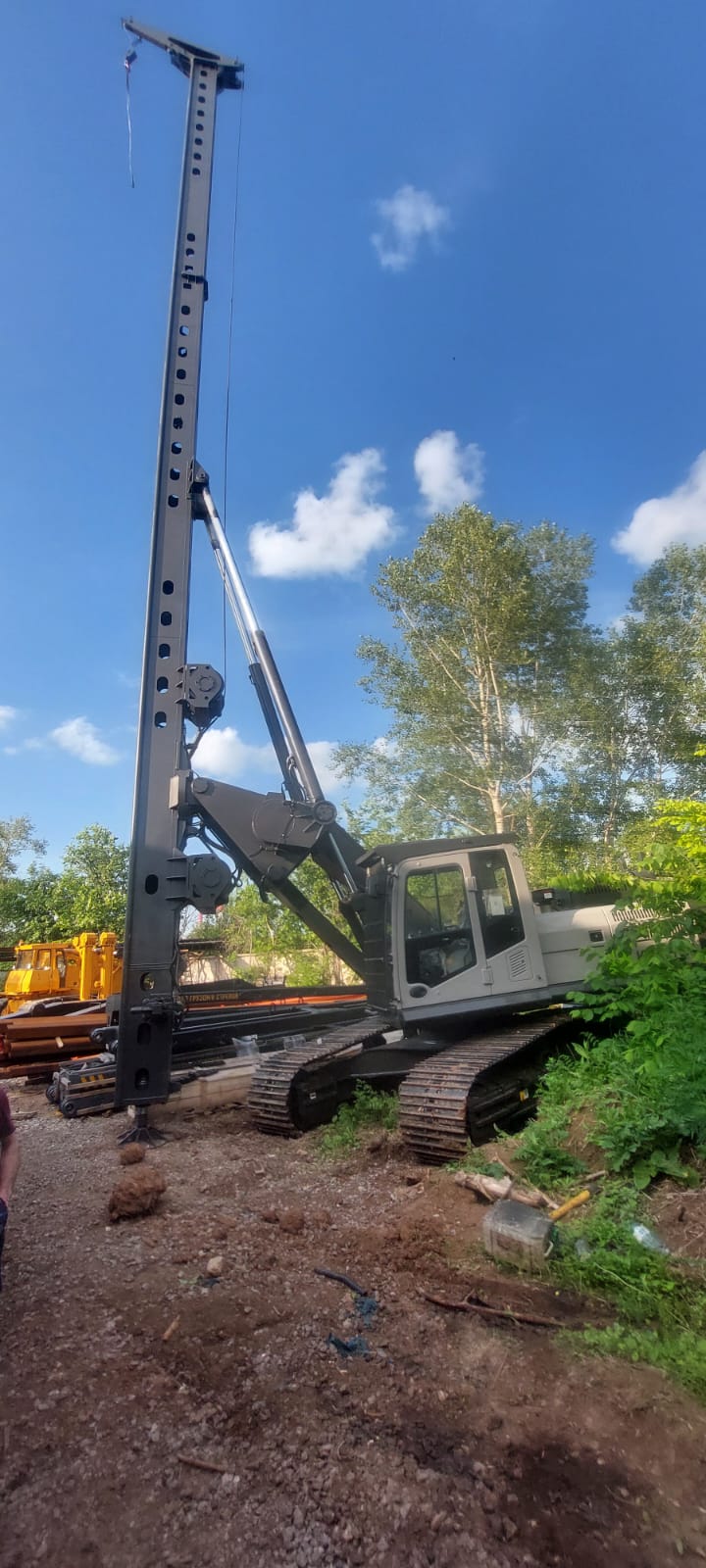

Технические характеристики КБУРГ-14
• Базовая машина: гусеничный экскаватор массой от 30 тонн.
• Наибольшая грузоподъёмность: - на канате подъёма погружателя — 14 500 кг;
- на канате подъёма сваи — 5 500 кг.
• Максимальное сечение забиваемых свай: 400×400 мм.
• Максимальная длина забиваемых свай: 14 м.
• Ширина направляющих мачты: 500 мм.
• Угол поворота платформы: 360 градусов.
• Максимальная скорость подъёма навесного оборудования и сваи: 16 м/мин.
• Максимальная допустимая скорость ветра при работе установки: 14 м/с.
• Максимальная масса навесной части (без базовой машины и молота): 13 100 кг.
• Максимальная масса установки без погружателя и сваи: 45 200 кг.
• Габаритные размеры в рабочем положении:
- длина — 7 650 мм. - ширина — 3 550 мм. - высота — 22 700 мм.

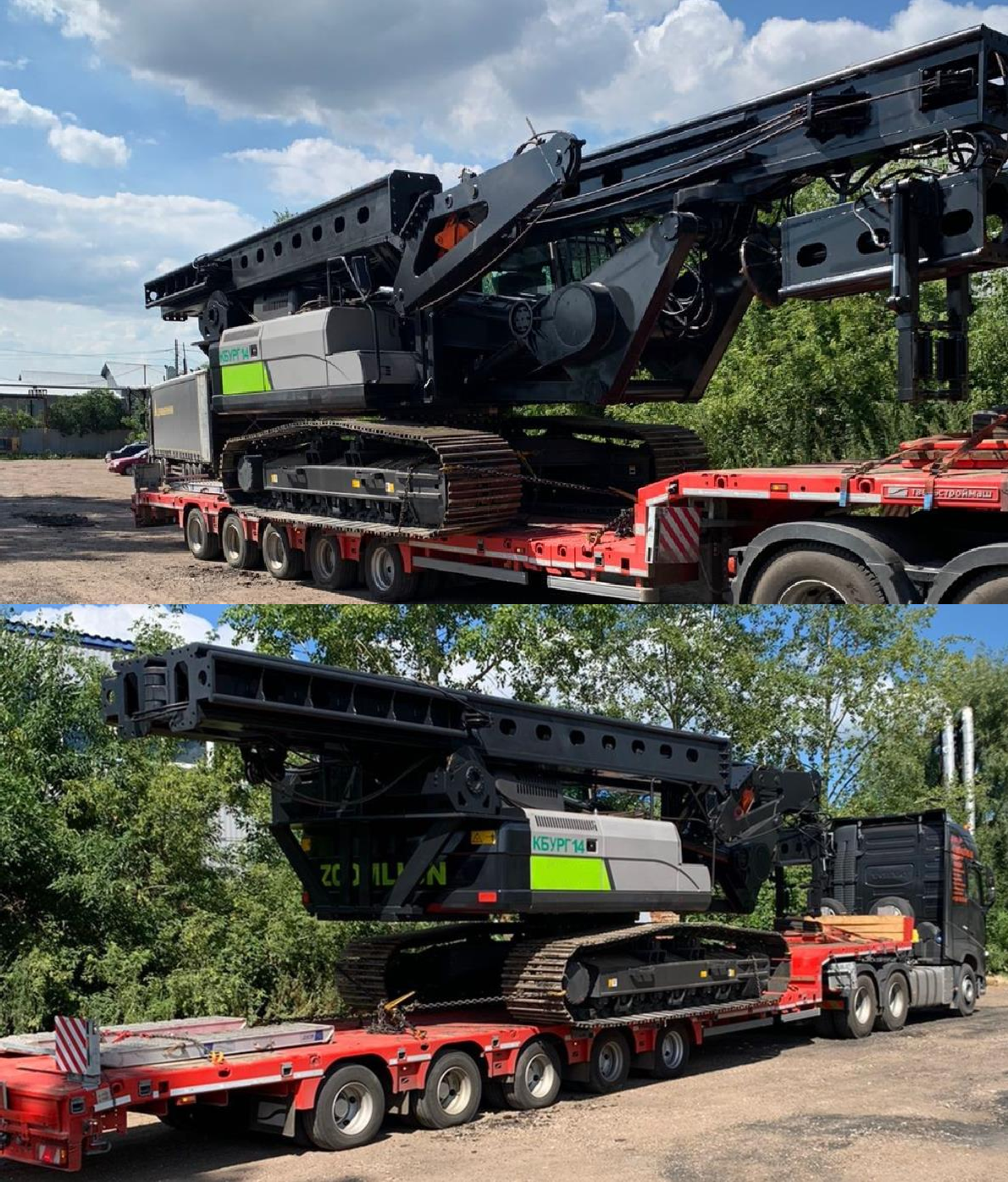

• Габаритные размеры в транспортном положении:
- длина — 1 200 мм. - ширина — 3 550 мм. - высота — 3 500 мм.
На установке используются как дизельные, так и гидравлические молоты с массой ударной части до 5 тн. Копрово-бурильная установка КБУРГ-14 осуществляет погружение (забивку) железобетонных или металлических свай длиной до 14 метров с максимальным сечением 400х400 мм, а также устройство скважин строительного назначения и шпунтовые работы.
Техника прошла все этапы сертификации согласно требованиям Таможенного Союза и имеет СЕРТИФИКАТ ТС, выданный органом по Сертификации.
В комплект поставки входит:
1. Базовое шасси экскаватора Zoomlion 335
2. Навесное копрово-бурильное оборудование КБУРГ-14-01(2025 г.в.):
- копрово-бурильная мачта из высокопрочной стали с одним рядом направляющих:
- под сваебойный молот для погружения 14 метровых свай;
- механизм управления пространственным положением копровой мачты;
- гидравлическая система копрово-бурильного оборудования;
- электрическое оборудование;
- грузоподъёмные лебедки - 2 шт;
- башмак болотный 800мм;
- электронный ПСМ.
Таблица КБУРГ-14
Наибольшая грузоподъемность:
- на канате подъема погружателя, кг 12000
- на канате подъема сваи, кг 12000
Максимальное сечение забиваемых свай, мм 400x400
Максимальная длина забиваемых свай, м 14
Максимальна масса забиваемых свай, кг 7500
Ширина направляющих мачты, мм 500х83
Угол поворота платформы, град 360
Вылет мачты (расстояние от оси вращения поворотной платформы до опорной поверхности направляющих), мм 3450…4550
Диапазон углов наклона мачты, град, не более: - вправо-влево ±7 - вперед 3 - назад 14 Максимальная частота вращения платформы, об/мин
3 Кратность полиспаста подъема сваи
1 Кратность полиспаста подъема навесного оборудования
1 Максимальная скорость подъема навесного оборудования и сваи, м/мин
16 Максимально допустимая скорость ветра при работе установки, м/с 14
Максимально допустимый уклон стройплощадки, град 3
Максимальная масса навесного оборудования, кг 12000
Масса КБУРГ без сваебойного молота и сваи, кг 45000
Максимальные габаритные размеры в рабочем положении (Копровая мачта на минимальном вылете спереди базовой машины с максимальным наклоном вперед), мм:
- высота 22300 - длина 5200 - ширина 3420
Габаритные размеры в транспортном положении, мм:
- длина 12300 - ширина 3420 - высота 3400
Ширина гусеничного хода, мм 3420
Максимальное удельное давление на грунт, кг/см2 1,15
Полный ресурс работы, час (лет) 10000 (10)
