Основные характеристики навесного оборудования:
Название XANJER 27-4Z
- Тип гидравлической системы открытый
- Автобетононасос

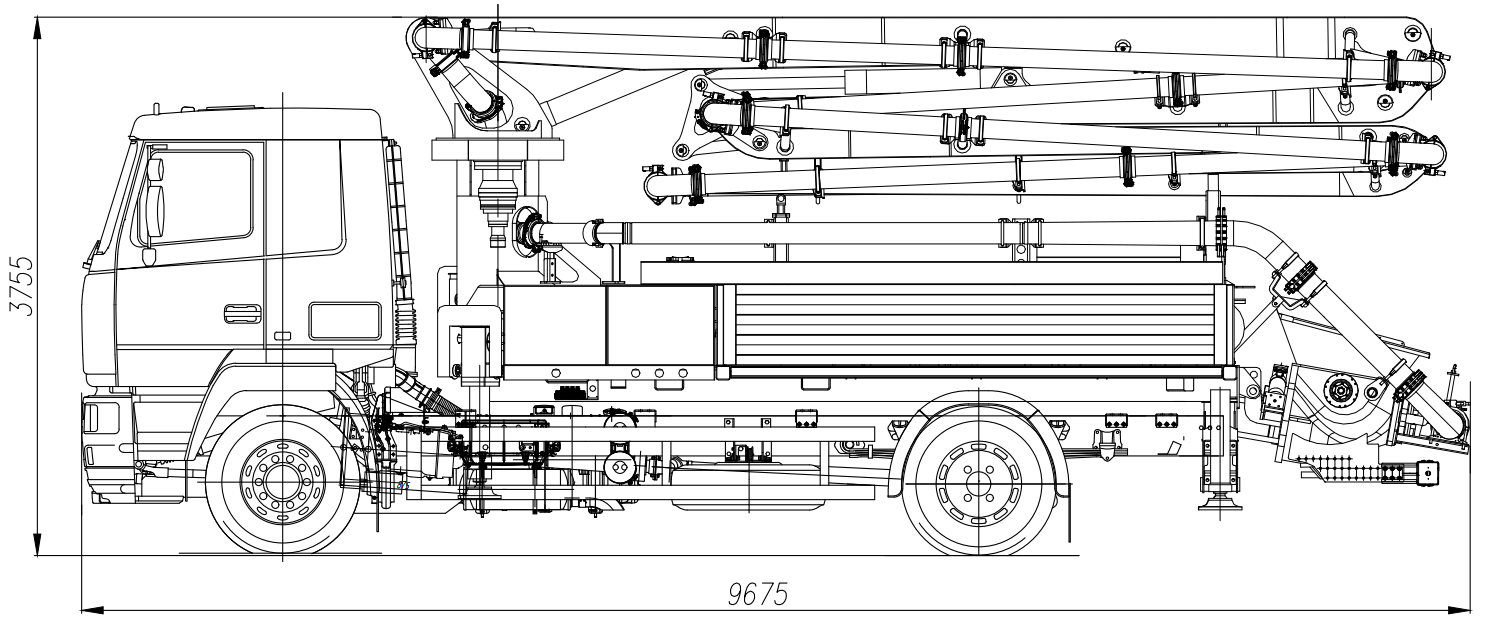

- Габаритные размеры (длина*ширина*высота) 9675×2550×3755
- Полная масса (кг) 20500
- Снаряженная масса (кг) 18558
- Высота приемного бункера (мм) 1560
- Угол поворота стрелы ±360°
- Максимальная высота подачи (м) 26,2
- Минимальная высота раскладывания (м) 5,9
- Максимальный горизонтальный радиус подачи (м) 21,9
- Глубина подачи (включая концевой шланг) (м) 15,2
- Размах выносных опор (м) пер-зад-бок 5200 х 3456 х 5944
- Теоретическая производительность (м³/ч) 117
- Теоретическое давление на бетон (МПа) 6,8
- Диаметр бетонного цилиндра (мм) 230
- Частота накачки (ход/мин) 28
- Ход поршня (мм) 1600
- Диаметр поршня / штока силового ГЦ (мм) Ø140/Ø90
- Ход поршня силового ГЦ (мм) 1800
- Диаметр бетоновода (мм) 125
- Бетоновод двуслойный
- Длина концевого шланга (мм) 3000
- Объем приемного бункера (л) 550
- Давление в гидросистеме (мПа) 32
- Рабочий объем главного гидронасоса (мл/об) 190
- Давление реверса (мПа) 16
- Тип гидробака независимый
- Объем гидробака (л) 500
- Тип водяного бака, материал независимый, нержавеющая сталь
- Объем водяного бака (л) 680
- Система смазки централизованная
- Привод системы смазки гидравлический
- Бортовая платформа алюминиевая
- Боковые дверцы алюминиевые
- Радио ДУ 2 пульта, 1 приемник
- Тип переключателей пульта ДУ линейные
- Давление водяного насоса (мПа) 0~8
- Стрела Секция 1
- Длина (мм) 7650
- Угол поворота (град.) 90
- Секция 2 Длина (мм) 6090
- Угол поворота (град.) 180°
- Секция 3 Длина (мм) 6100
- Угол поворота (град.) 235°
- Секция 4 Длина (мм) 6630
- Угол поворота (град.) 120°
- Основные характеристики шасси МАЗ 4х2:
- Колесная формула - 4х2
- Двигатель - WP7.300E51
- Мощность двигателя, кВт (л.с.) - 220 (300)
- Коробка передач - Fast Gear 9JS135TA
- Число передач - КП 9
- Тип кабины – низкая
- Цвет кабины - белый
- Спальник - один
- Объём топливного бака, л - 300
- Подвеска - рессорная
- Размер шин - 315/80R22,5
- Oшиновка - двухскатная
Комплектация:
Гиддронасос A11VLO190 1 Rexroth
Стреловой гидронасос W32AW30Rм2SIHHP 1 Leduc
Шестеренный гидронасос A8K9/30.22-D(7993003H) 1
Casappa Стреловой гидрораспределитель RT-PSL4G1F/350-3 1 Radk-Tech
Гидрораспределитель выносных опор мB3-5S+18L 2 YOULI
Балансировочный клапана стрелы 013.439.101.0F 8 OмT
Клапан управления главного гидронасоса 4WEH25G61/6EG24N9TK4 1 Tokyo Keiki
Перепускной клапан DB30-1-51/350S 1 xanjer
Радиатор B14409-00 1 xanjer
Предохранительный клапан шиберных гидроцилиндров URG2-06-F-13-JA-J 1 Tokyo Keiki
Гидроаккумулятор EHV10-330/90 01125 1 Parker
Клапан управления шиберных гидроцилиндров DG5V-H8-2C-T-м-U1-H-7-56 1 Eaton/Tokyo Keiki Водяной насос высокого давления QL-80B 1 xanjer
Редуктор поворота PG1002 1 Coмer
Радио ДУ 1 HBC Контроллер 1 Sonnepower
Дисплей 1 xanjer
Вибратор МVE50/3N-DC-10AO-24V 1 xanjer
Раздаточный редуктор JRGC1501B 1 JIE
