Бренд:
XANJER
Грузоподъемность:
Категория:
Мощность двигателя, л.с:
- Основные технические характеристики:
- Комплектный автомобиль
- Навесное оборудование XANJER 63-6RZ
- Тип гидравлической системы открытый
- Размеры (Д*Ш*В) 15200×2550×3970
- Макс высота заполнения, мм 1540
- Технически допустимая масса автомобиля, кг 54 200
- Снаряженная масса автомобиля, кг 51 400
- Угол поворота башни ±330°

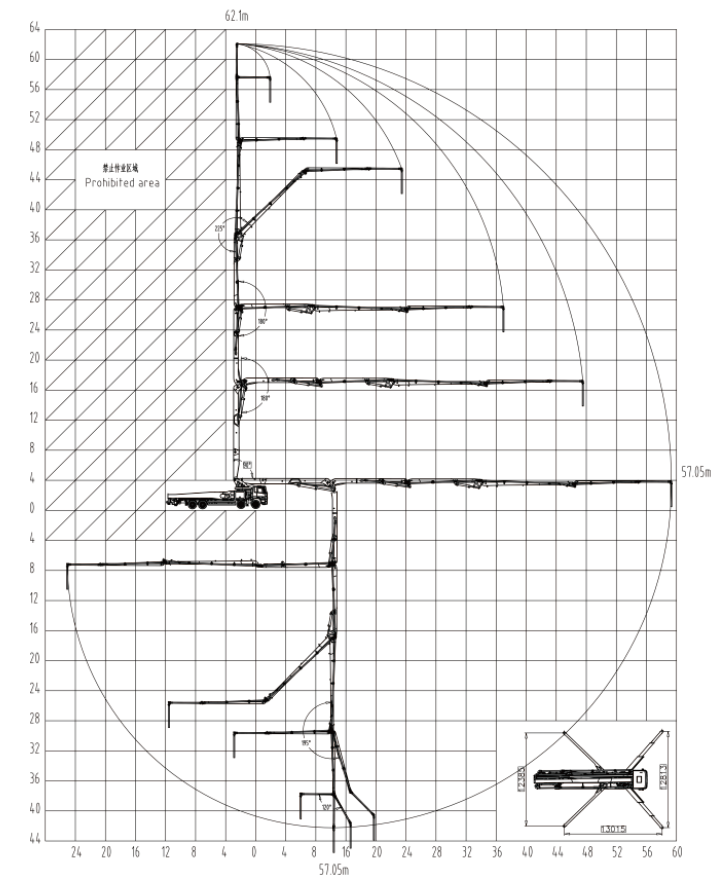

- Макс высота по вертикали, м 62,1
- Мин высота раскладывания, м 17,5
- Макс радиус горизонтальной подачи, м 57,1
- Максимальная глубина подачи (включая концевой шланг) (м) 42,2

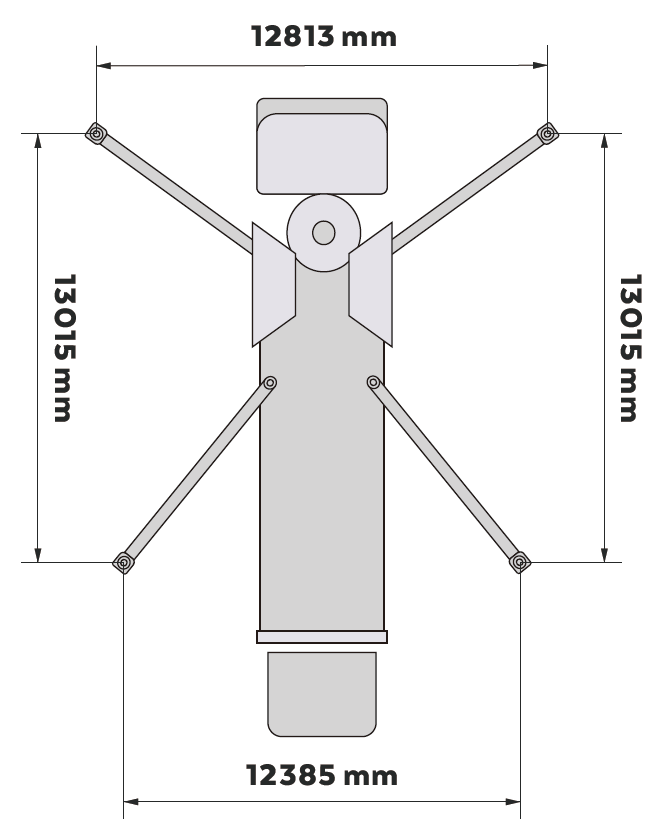

- Размах аутригеров (мм) (передняя×продольная×задняя) 12813×12385×13015 Максимальная производительность (м3/ч) 150
- Максимальное выходное давление (МПа) 10,7
- Диаметр бетоновода (мм) 125
- Кол-во перекачек бетона (в минуту) 23
- Раздаточная коробка (КОМ) Модель 4496.50.N9901
- Производитель STIEBEL
- Секции стрелы
- Тип стрелы 6RZ 1-я секция стрелы
- Материал 1000 МПа высокопрочная сталь
- Длина (мм) 12580 Угол поворота 90°
- 2-я секция стрелы
- Материал 1000 МПа высокопрочная сталь
- Длина (мм) 10220
- Угол поворота 180°
- 3-я секция стрелы Material 1000 МПа
- высокопрочная сталь Длина (мм) 9820
- Угол поворота 180° 4-я секция стрелы
- Материал 1000 МПа высокопрочная сталь
- Длина (мм) 12490 Угол поворота 235° 5-я секция стрелы
- Материал 1000 МПа высокопрочная сталь
- Длина (мм) 8490
- Угол поворота 195° 6-я секция стрелы
- Материал 1000 МПа высокопрочная сталь
- Длина (мм) 4500
- Угол поворота 120°

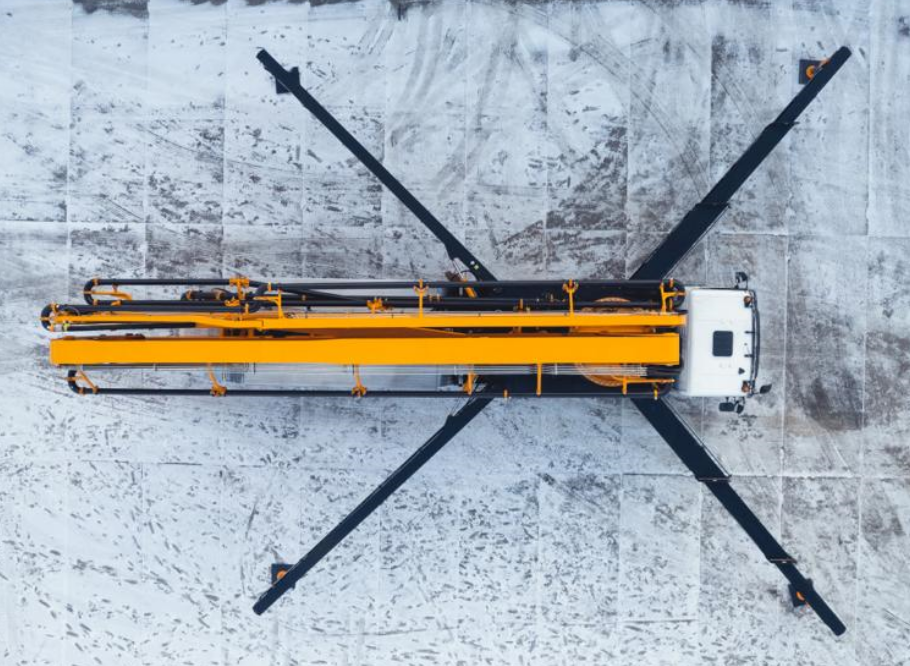

- Выносные опоры
- Тип аутригеров X-конфигурация
- Редуктор Модель PG1002
- Производитель Comer
- Гидравлическая система
- Тип гидравлической системы Открытого типа
- Главный гидронасос Модель A11VLO190+A11VLO190
- Тип регулируемый
- Рабочий объем 190+190
- Давление 32 МПа
- Тип охлаждения гидравлического масла вентилятор
- Производитель Rexroth (Германия)
- Вспомогательный гидронасос
- Модель AZPGG-22-032/022RDC070KB-S0081 Тип шестеренный Максимальная производительность, мл/об 32/22
- Установленное давление (МПа) 18
- Производитель Rexroth (Германия)
- Гидронасос стрелы Модель A7VO55
- Тип регулируемый Рабочий объем, см3/об 55
- Рабочее вытеснение мл/об 35
- Давление Мпа Rexroth (Германия)
- Регулирующий гидрораспределитель главного гидронасоса
- Модель H-4WEH25G61 Тип электро-гидравлическое управление
- Производитель Rexroth (Германия)
- Регулирующий гидрораспределитель поворотного редуктора Модель DG5V-8-S-2C Тип электро-гидравлическое управление
- Производитель Vickers (США)
- Гидрораспределитель стрелы
- Модель PSV 4S1F/370
- Тип ручное/ электро-гидравлическое управление
- Производитель HAWE (Германия)
- Гидрораспределитель аутригеров
- Модель HC-M45/4-HPCO
- Тип ручное/ электро-гидравлическое управление
- Производитель YOULI (Тайвань)
- Охладитель Модель Y3084 Тип Вентилятор
- Водяной насос
- Тип очистки Водяная
- Теоретическое давление 0~8 МПА
- Производитель китайский Аккумулятор Тип EHV10-330/90
- Производитель китайский
- Вместимость водяного бака (л) 600
- Вместимость масляного бака (л) 850
- Насосная система Тип 260C
- Бетонный цилиндр
- Диаметр цилиндра (мм) / ход поршня (мм) φ260/2100
- Главный гидроцилиндр
- Диаметр цилиндра (мм) / диаметр штока (мм) φ150/100
- Вместимость бункера, м3 0,7
- Электрическая система
- Модуль управления / тип управления SonnePower (КНР) Сенсор
- Производитель SonnePower (КНР)
- Пульт дистанционного управления
- Производитель HBC (Германия)

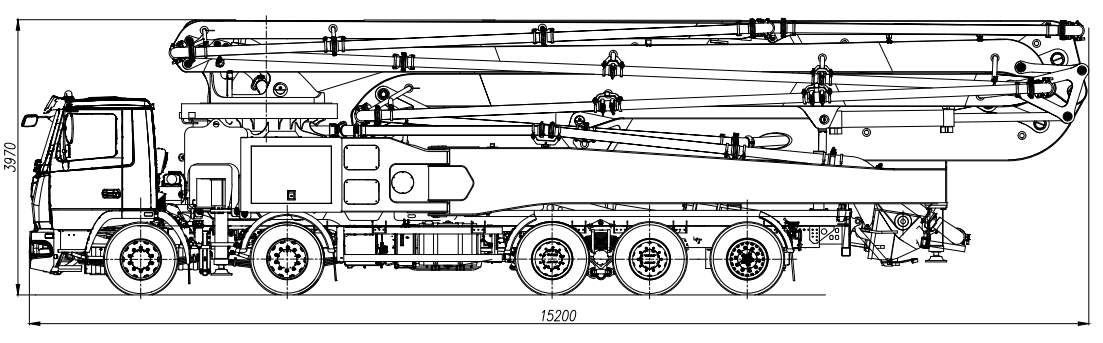

Типовые чертежи
- Техническая спецификация шасси VOLAT (ОАО «Минский завод колёсных тягачей») 10x4:
- Колесная формула 10х4
- Максимальная скорость, км/ч 70
- Минимальный габаритный радиус поворота, м 15
- Емкость топливного бака, л 500
- Максимальный преодолеваемый подъем, % 30
- Двигатель WEICHAI WP12.460** (Экологический класс 5)
- Тип дизельный, 6-цилиндровый, рядный, 4-х тактный, жидкостного охлаждения, с турбонаддувом и охлаждением наддувочного воздуха
- Максимальная мощность 338 кВт (460 л.с.) при 1900 мин
- Макс. крутящий момент 2110 Нм
- Сцепление однодисковое, фрикционное, сухое
- Коробка передач Fast Gear 12JSD240TA тип механическая количество передач 12 вперед, 2 назад диапазон 12,10 - 0,78; R1-11,56 R2-2,59
- Мосты и оси тип 1–ой и 2-ой осей управляемая, балка с поворотными кулаками.
- тип 1-го заднего моста неуправляемый, неразрезной, с центральным проходным редуктором и колесными передачами, с блокируемыми межколесным и межосевым дифференциалами.
- тип 2-го заднего моста неуправляемый, неразрезной, с центральным непроходным редуктором и колесными передачами, с блокируемым межколесным дифференциалом.
- тип 5-ой оси балка с поворотными кулаками c механизмом блокировки колес при движении задним ходом
- Рама лонжеронного типа, сечение лонжеронов – швеллерное, оборудована передним буксирным устройством, передним и задним защитными устройствами.
- Передняя подвеска зависимая, рессорная, с амортизаторами телескопического типа двухстороннего действия и стабилизаторами поперечной устойчивости.
- Подвеска задней тележки зависимая, рессорно-балансирная со стабилизаторами поперечной устойчивости.
- Подвеска 5-ой оси зависимая, пневматическая, с амортизаторами телескопического типа.
- Колеса дисковые, с неразборным ободом 1,2,5 оси односкатные, шины - 385/65R22,5 -количество 6 3,4 оси двухскатные, шины - 315/80R22,5 -количество 8+1 (запасное)
- Рулевое управление с приводом на колеса 1-й и 2-й осей, колёса 5-й оси самоподруливаемые механической связью между управляемыми колесами и рулевым колесом, рулевой привод – полностью гидравлический, с основной и дублирующей гидросистемами.
- Рулевая колонка с регулировкой вперед-назад, вверх- вниз.
- Расположение рулевого колеса – слева.
- Тормозная система:
- рабочая барабанные тормозные механизмы колодочного типа на каждом колесе.
- Привод пневматический, выполненный по 2-х контурной схеме.
- запасная исправный контур рабочей тормозной системы стояночная стояночная тормозная система – с затормаживанием пружинными энергоаккумуляторами и пневматическим растормаживанием тормозных механизмов рабочей тормозной системы.
- вспомогательная моторный замедлитель с электропневматическим управлением из кабины водителя.
- Электрооборудование 24В, электропроводка, однопроводная (двухпроводная – для розеток переносных ламп)
- Аккумуляторные батареи 2 шт., 190 Ач/24 В
- Кабина цельнометаллическая, двухдверная, откидываемая, двухместная; оборудована: системами вентиляции и отопления, органами управления и контрольно-измерительными приборами, сидения водителя и пассажира на пневмоподвеске оборудованы ремнями безопасности.
- Дополнительное оборудование (входит в стоимость ТС)
- Два приёмника НВС (Германия)
- Два пульта дистанционного управления от HBC Radiomatic (Германия), с возможностью попеременной работы (переключатель пульт №1/пульт №2)
- Две мойки высокого давления (Кёрхер)
- Предпусковой жидкостной подогреватель двигателя
- Автономный отопитель кабины
- Контейнер АКБ с подогревом от подогревателя жидкостного двигателя
- Кондиционер
- Спальное место в кабине (одно, откидное)
- Мультимедиа с Яндекс-Навигатором
- Камера кругового обзора
