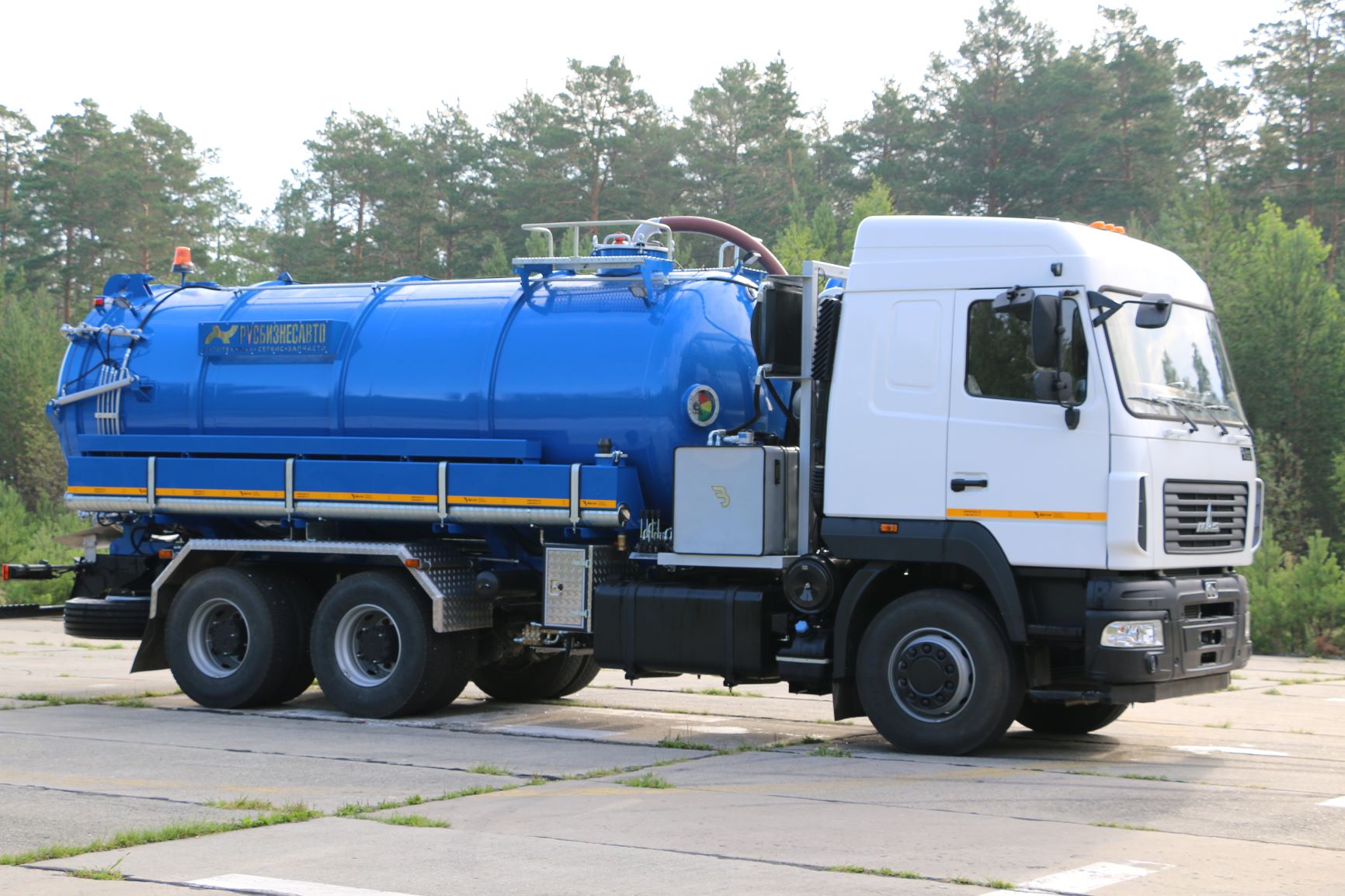

- Вакуумная илососная машина МВС-18+2 NEXT Геркулес на базе МАЗ-6312C9 предназначена для сбора коммунальных отходов с поверхности земли, из приямков и заглубленных емкостей, очистки колодцев, ливневых и канализационных сетей, отстойников от ила и транспортировки собранной массы к местам утилизации. МВС-18+2 могут быть изготовлены во всех климатических исполнениях.
- Цистерна изготовлена с открывающимся днищем и гидравлическим подъемом цистерны. Для размыва плотных донных отложений установлена система гидроразмыва Comet и 2 бака под воду объемом 0,5 куб. м. Автотехника рассчитана на эксплуатацию по общей сети дорог 1-3 категорий (СНиП 11-Д5).
- Составляющие цистерны:
- цистерна (круглое сечение, 09Г2С), вакуумная установка (основание, насос, маслоотделитель, влагоотделитель, трубопроводы), гидравлическое оборудование, электрооборудование.
- Дополнительное оборудование:
- Быстросъемный технологический люк для чистки цистерны.
- Дополнительная заливная горловина в задней части цистерны.
- Подогрев шиберной задвижки от системы выхлопа ДВС.
- Четырехсторонняя система освещения рабочей зоны.
- Инструментальный ящик собственного производства на заднем свесе рамы автомобиля.
- Технические особенности вакуумной машины
- Машина вакуумная илососная МВС-18+2 — автошасси МАЗ-6312C9 с размещенным на нем навесным спецоборудованием.
- Цистерна вакуумная — ёмкость круглого сечения.
- Конструкция сварная состоящая из двух днищ и обечайки.
- Сверху цистерны расположена горловина, закрытая крышкой.
- На крышке установлены предохранительный клапан, вакуумный клапан и трубка для отвода воздуха при разряжении либо создании давления.
- Предохранительный клапан, вмонтирован в крышку горловины, и служит для для ограничения давления в цистерне.
- Вакуумный клапан состоит из крышки, корпуса и клапана, предназначен для ограничения вакуумирования.
- Сзади, на торце цистерны размещен приемный люк, который предназначен для наполнения и слива жидкости. Люк герметично закрывается крышкой, на которой закреплен кран и напорная головка с заглушкой.
- Для удобного обслуживания горловины цистерны оператором есть площадка обслуживания из перфорированного листа с противоскользящим эффектом и подъёмная лестница.
- Автоцистерна оборудована напорно-всасывающим рукавом, который в транспортном положении находится в пенале. Номинальное напряжение в сети оборудования 24В, постоянный ток от сети автомобиля.
- Средства безопасности
- Размещение глушителя выхлопа шасси — cогласно комплектации шасси.
- Защита топливных баков — согласно комплектации шасси.
- Устройство заземления — 1 шт. (цепь заземления на отбойнике). Медицинская аптечка — 1 шт.
- Упор противооткатный — 2 шт. с кронштейнами (ДОПОГ п. 8.1.5.2).
- Заднее защитное устройство (отбойник) 1 шт. (ГОСТ Р 41.58).
Грузоподъемность:
Категория:
Мощность двигателя, л.с:
- Навесное оборудование
- Объём цистерны 20 м3
- Количество секций 2 (две), 18 м3 для сбора ила, 2 м3 для чистой воды (с подогревом). Сечение цистерны Круглой формы
- Марка стали 09Г2С
- Толщина обечайки и донышек 5 мм (согласно требованиям ГОСТ 33666-2015 (пункт 5.1.6.8) Шпангоуты Наружные, из горячекатанного швеллера У8
- Волнорезы Внутренние, полусферической формы, фланжированные холоднокатаные, смещенные от сварных швов обечаек, с усилителями в нижней части, площадь перекрытия не менее 50%.
- Внутреннее исполнение
- Внутри цистерны на дно вварен лист из нержавеющей стали для облегчения выгрузки осадка, толщина, 2 мм.
- Лист приварен по контуру сплошными швами и зафиксирован электрозаклепками.
- Конструктивная связь цистерны с надрамником - Задние петли-шарниры (2 шт.). - Переднее прижатие с помощью подъёмного гидроцилиндра.
- Конструктивная связь надрамника с рамой шасси - Жёсткие болтовые соединения, в том числе с пружинными компенсаторами в передней части.
- Сварка и контроль швов - Автоматическая сварка обечайки роботом.
- - Опрессовка пробным давлением.
- - Ультразвуковой контроль.
- Конструкция надрамника
- Надрамник изготовлен из профиля прямоугольного сечения 120×80×5 мм в виде цельной сварной конструкции.
- Особенности конструкции
- - Ложементы врезаны в надрамник, выполнены в виде цельногнутой конструкции с минимальным количеством сварных швов.
- - Усиленные крепления (косынки) ложементов к надрамнику с увеличенной площадью контакта для придания дополнительной жёсткости и прочности всей конструкции.
- - Резиновые уплотнители между цистерной и ложементами.
- - Подкладной бронелист на обечайке цистерны в месте её прилегания к ложементам для защиты обечайки от истирания.
- Технологическая горловина оборудована
- - Лестницей с противоскользящими ступенями и площадкой обслуживания из просечно-профилированного оцинкованного листа «STABIL».
- - Для поднятия с уровня земли имеется складная оцинкованная лестница с магнитным креплением.
- В транспортном положении лестница горизонтально задвигается под площадку обслуживания технологического оборудования.
- Лестница и площадка съёмные и имеют возможность замены, ремонта,покраски отдельно от ёмкости.
- Дополнительная горловина оборудована Быстросъёмной штампованной крышкой Ду500. Подъём цистерны Самосвального типа при помощи одного центрального переднего
- гидроцилиндра, пр-во «HYVA» на угол не менее 45 град.
- Цилиндр оснащён гидравлическим клапаном ограничения угла подъёма с возможностью регулировки.
- Открывание заднего дна Вверх, при помощи двух боковых гидроцилиндров. Уплотнительная прокладка по кругу - МБС.
- Прижатие днища при помощи гидравлических замков – 4 шт.
- Измерительный контроль заполнения цистерны
- Стрелочный уровнемер поплавкового типа с аналоговой шкалой, цветовой индикацией и светодиодной подсветкой
- Визуальный контроль заполнения цистерны
- Смотровое окно, сферической формы (3 шт.) с подсветкой, расположены на заднем дне Цвет цистерны
- По заказу Материалы ЛКП цистерны - Грунт 2-ухкомпонентный антикоррозионный полиэфирный с содержанием фосфата цинка, пр-во фирмы «DYO», Турция. - 2 слоя промышленной эмали, пр-во фирмы «DYO», Турция. Надписи По заказу Вакуумное оборудование цистерны
- Вакуумный насос PVT-400 JUROP (Италия), кулачковый, с возд. охлаждением, пр-ть 1280 м3/час: Насос устанавливаются за кабиной шасси Автомобиля выше надрамника.
- Комплектуются оригинальными компонентами всасывающей группы производства «JUROP»:
- - Глушитель на всасывании воздуха;
- - Глушитель выхлопа.
- Располагаются между цистерной и кабиной автомобиля. Высокоэффективный фильтр-циклон (Влагоотделитель)
- Корпус влагоотделителя съёмный, выполнен из стали 09Г2С, толщиной 4 мм, имеет в составе штампованную крышку и донышко.
- Способен выдерживать вакуум до -0,8 кг/см2.
- Оборудован:
- - Мановакуумметром для контроля уровня разрежения и давления;
- - Шаровым краном с отводящей трубкой для слива воды;
- - Смотровым окном для визуального контроля уровня воды;
- - Быстросъёмной крышкой для очистки (снятие крышки возможно без применения грузоподъёмных механизмов).
- Рукава напорно-всасывающие - 2 шт., Ду-100, длина 4 метра каждый, с БРС Camlock 4” - 2 шт., Ду-150, длина 4 метра каждый, с БРС Camlock 6” Пеналы для напорно-всасывающих рукавов
- Металлические короба, увеличенного объёма, открытого типа.
- По краю пеналы имеют отделку алюминиевым кантом:
- Система защиты вакуумного оборудования
- - Клапан ограничения вакуума (-0,8 кг/см2) – 2 шт.;
- - Клапана ограничения избыточного давления (0,4 кг/см2) – 2 шт.;
- - Воздушный фильтр тонкой очистки на входе в насос – 1 шт. Система защиты от перелива ёмкости - Первичный клапан в технологической горловине в виде нержавеющего шара диаметром 150 мм в корзине;
- - Вторичный запорный клапан во влагоотделителе в виде нержавеющего шара диаметром 150 мм в корзине из сетки;
- - Бесконтактный индуктивный датчик в горловине, реагирующий на приближение запорного клапана, в следствии чего отключается привод вакуумного насоса.
- Запорная арматура - 4-ходовый кран переключения режимов «создание вакуума / нагнетание давления», установлен на насосе;
- - задвижка шиберного типа на заднем сливе с ручным приводом Ду100 с БРС 4” на нижнем уровне цистерны;
- - задвижка шиберного типа с ручным приводом Ду150 с БРС 6” на уровне 1/3 для «лёгкого заполнения» цистерны.
- - шаровой кран Ду100 на отводе для слива иловой воды.
- Вакуумная магистраль
- Все соединения вакуумной магистрали выполнены с применением рукавов, выдерживающих вакуум не менее 0,09 МПа.
- В каждом месте соединения установлены усиленные хомуты из нержавеющей стали. Сливной фартук Изготовлен из нержавеющей стали толщиной не менее 2 мм.
- Увеличенной площади
- Система гидроразмыва плотных отложений грунта
- Всё оборудование гидроразмыва помещено в отдельном технологическом отсеке, изготовленном из алюминия.
- Сам отсек имеет утепление с внутренней стороны материалом «Пенофор», 10 мм. Подогрев отсека от ТЭН 24V
- Секция под чистую воду, V=2 м3 - Заправка через заливную горловину (верхний налив) и через нижние отводы Ду50 (слава и справа) с шаровыми кранами с переходом на гайку «Богданова» для заправки от гидранта;
- - Утепление «Пенофолом» 10 мм и подогрев всей внешней водяной магистрали от греющей ленты 24V;
- - Подогрев секции с водой от ПЖД с автономным питанием (установлен на передней стенке цистерны и имеет защитный металлический кожух.
- Теплоноситель (тосол) циркулирует по змеевику внутри секции с водой.
- Змеевик изготовлен из нерж. трубы.
- Тепловой контур оборудован расширительным бачком для теплоносителя.
- - Для визуального контроля уровня воды секция оборудована стрелочным уровнемером поплавкового типа с аналоговой шкалой и светодиодной подсветкой.
- Водяной плунжерный насос высокого давления Comet TW 13022 S или аналог с гидроприводом.
- Производительность водяного насоса, л/м Не менее 50 Давление водяного насоса, МПа (атм.)
- Не менее 12 (120) Манометр / Водяной фильтр тонкой очистки На выходе из насоса / на входе в насос
- Регулировочный клапан VB 85/310 вход 1/2"г, выход 1/2"г. 80 л/мин 310 бар Монитор пистолет с пикой-удлинителем (400 мм) и размывочной форсункой RL 124. 120 л/мин; 135 бар; вход 1/2"г; выход 1/2"г.
- Барабан для рукава ВД Инерционный, с автоматической укладкой Рукав высокого давления d=12 мм (AGRESSOR), L=20 000 мм
- Система заполнения водяной магистрали антифризом Бак 100 литров, интегрирован в один из пеналов
- Котельное оборудование для гидроразмыва горячей водой
- Всё оборудование помещено в отдельном технологическом отсеке, изготовленном из алюминия.
- Сам отсек имеет утепление с внутренней стороны материалом «Пенофор», 10 мм и подогрев от ТЭН 24V
- Водонагревающий блок Comet HOTBOX 20/250, 12В - 2 шт. установлены последовательно: Комплект для нагревателя HOTBOX до 280 бар Электропанель управления для нагревателя HOTBOX комплект 12В DС Монитор пистолет с пикой-удлинителем (400 мм) и размывочной форсункой RL 124. 120 л/мин; 135 бар; вход 1/2"г; выход 1/2"г.
- Барабан для рукава ВД Инерционный, с автоматической укладкой.
- Рукав высокого давления d=12 мм (AGRESSOR), L=20 000 мм
- Очистка цистерны
- Размывочные форсунки внутри цистерны в передней нижней части (3 шт.) с подачей воды от системы гидроразмыва.
- Подача воды на форсунки возможна, в том числе, при поднятой цистерне.
- Внешняя часть магистрали подвода воды на форсунки имеет утепление «Пенофолом» 10 мм и подогрев от греющей ленты 24V
- Консоль поворотная (всасывающая стрела) Модель «ВЕКТОР»
- Угол поворота стрелы, град 2400, ручное управление
- Подъём стрелы, град
- Не менее 30, гидропривод
- Опускание стрелы, град
- Не менее 15, гидропривод Управление стрелой С земли
- Напорно-всасывающий рукав Ду100, 3 метра с БРС Camlock 4”
- Привод оборудования Гидравлический, состоит из:
- - КОМ с двухконтурным пластинчатым гидронасосом,
- - гидромоторы, усиленная муфта привода вакуумного насоса;
- - комплект гибких РВД и металлических трубок-маслопроводов,
- - гидрораспределитель многопозиционный с секциями с фиксаторами и без фиксации, - диверторы,
- - масляные фильтра низкого и высокого давления,
- - регулятор давления с манометром;
- - предохранительные клапана,
- - радиатор масляного охлаждения с термодатчиком, - расширительный гидробак с термометром и уровнемером.
- Исполнение привода позволяет проводить одновременную работу по гидроразмыву и сбору отходов в номинальных показателях без потери мощности.
- Электрооборудование - габаритные огни сверху на цистерне красного цвета – 2 шт. - габаритные огни по бокам оранжевого цвета – 6 шт. - 6-тизонное освещение рабочей зоны оператора (диодное);
- - проблесковый маяк оранжевого цвета сзади на цистерне;
- - видеокамера заднего вида с цветным дисплеем в кабине для максимально удобного позиционирования машины в рабочее положение;
- - вся электропроводка защищена от механических воздействий окружающей среды пластиковой гофрой.
- Прочее - задний брус безопасности на ёмкости для защиты запорной арматуры от задних ударов с технологическими площадками;
- - держатели для дорожных конусов по обеим сторонам цистерны – 2 шт.;
- - дорожные конусы – 4 шт.;
- - алюминиевая лестница длинной не менее 4 м, закреплена сбоку цистерны с правой стороны по ходу движения;
- - алюминиевые крылья над задними колёсами;
- - алюминиевый ящик для бензиновой мотопомпы «Honda WH 20» с пожарным рукавом 20 метров и лафетом.
- Средства безопасности - знак аварийной остановки - 1 шт.;
- - упор противооткатный - 2 шт.; - огнетушитель в кабине – 1 шт. - огнетушитель в шкафу гидроразмыва – 2 шт.
