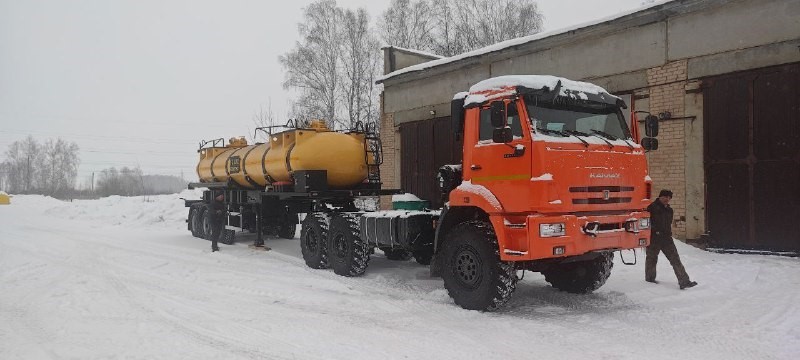

Полуприцеп-цистерна кислотовоз ППЦК-20 для перевозки едких веществ

• Параметры масс
• Масса снаряженного полуприцепа- цистерны, кг 7 500
• Полная масса ППЦ, кг 28 450
• Распределение нагрузки от полуприцепа полной массы
• На седельное устройство тягача, кг 10 500
• На оси ППЦ, кг 17 950 (5 980 на каждую ось)
• Цистерна для перевозки кислоты
• Полный объем цистерны, куб. м. (литры) 20 (20 000)
• Коэффициент заполнения 0,9
• Количество секций 1
• Сечение цистерны ЭЛИПС
• Материал цистерны
• Стеклопластик, композиционный материал на основе синтетических смол, армированных высокопрочными волокнистыми стеклонаполнителями, отличается повышенной стойкостью к вибрациям.
• Несущие элементы
• Цистерна установлена в ложементы рамы полуприцепа через резиновый демпфер.
• Фиксация цистерны на ложементах осуществляется при помощи стяжных лент.
• Конструктивная связь цистерны с надрамником
• При помощи стяжных лент (поясное).
• Два передних пояса крепятся к ложементам рамы через стремянки с пружинными компенсаторами.
• Особенности конструкции - Ложементы врезаны в раму и выполнены в виде цельногнутой сварной конструкции с минимальным количеством сварных швов. - Резиновые уплотнители между цистерной и ложементами.
• Диапазон эксплуатационных температур -40°C...+40°C
• Насосная установка
• Отсутствует (оснащение ППЦ химостойким насосом возможно опционально).
• Верхний налив через заливные горловины (две), расположенные в передней и задней частях цистерны.
• Заливные горловины Ду600 оборудованы:
• Лестницей (расположена в передней и задней части цистерны) и площадкой обслуживания с перилами.
• Площадка обслуживания имеет настил из оцинкованного просечно-профилированного листа.
• Заливной патрубок С откидной крышкой Ду150 Воздушник Ду125
• Слив жидкости самотёком
• Слив продукта самотеком через сливной отвод, выведенный на заднем торце цистерны.
• На выпуске устанавливается кислотостойкий затвор ДУ 80.
• БРС на выходе из затвора закрыт заглушкой с кислотостойким уплотнением.
• Под БРС во избежание пролива при присоединении сливного рукава кислотостойкий поддон, отбортованный по периметру высотой не менее 50 мм.
• Цвет цистерны Гелькоут желтого цвета
• Надписи
• ЕДКОЕ ВЕЩЕСТВО – с левой, правой сторон.
• Рукава напорно-всасывающие
• Химостойкие напорно-всасывающие рукава КЩ, ДУ 75 мм – 2 шт., L=4 метра, с БРС 3” Пеналы для рукавов 2 шт., пластиковые с контейнером для сбора остатков. БРС БРС типа «Камлок» (химостойкие)
• Уровнемер Наличие
• Запорная арматура
• Химостойкие дисковые затворы Ду80
• Конструкция полуприцепа
• Тип Трёхосный, односкатный, подвеска пневматическая, оси «PLANT»
• Количество осей/колес 3/6+1 ДЗК
• На раме полуприцепа с лебёдочным механизмом спуска/подъёма: Боковая защита Откидная
• Буксировочные петли
• Усиленные буксировочные петли в задней части рамы 2 шт. ССУ
• Шкворень диаметр, мм: 2 дюйма. (возможна установка 3,5 дюйма)
• Опорное устройство
• Механическое телескопического типа с двумя секциями для бездорожья.
• Заднее защитное устройство
• Металлический брус, по всей ширине полуприцепа-цистерны
• Тормозная система
• Рабочая – с пневматическим приводом, двухконтурная;
• Стояночная – с пневматическим приводом на энергоаккумуляторах.
• Электросистема 24V от тягача
• - задние комбинированные блок фары с сигналом заднего хода противотуманной фарой, указателями поворота и отражателями света;
• - освещение номерного знака;
• - габаритные огни;
• - щиты отражателей света;
• - 2 розетки и розетка ABS;
• Прочее - огнетушители ОП-6 в пластиковых кейсах – 2 шт.
• - противооткатные упоры – 2 шт.
• Шины
• Размер шин 385/65R22.5 или аналог
• Габаритные размеры полуприцепа-цистерны
• Длина, мм Не более 11 000
• Ширина, мм 2 550 Высота, мм 3 350…3 850
• Высота ССУ, мм 1250…1540
Конструкция полуприцепа

Тип Трёхосный, односкатный, подвеска пневматическая, оси «L1»

Количество осей/колес 3/6+1

ДЗК На раме полуприцепа с лебёдочным механизмом спуска/подъёма:

Боковая защита Откидная

Буксировочные петли

Усиленные буксировочные петли в задней части рамы 2 шт. ССУ

Шкворень диаметр, мм: 2 дюйма. (возможна установка 3,5 дюйма)

Опорное устройство

Механическое телескопического типа с двумя секциями для бездорожья.

Заднее защитное устройство

Металлический брус, по всей ширине полуприцепа-цистерны

Тормозная система

Рабочая – с пневматическим приводом, двухконтурная;

Стояночная – с пневматическим приводом на

Электросистема 24V от тягача

- задние комбинированные блок фары с сигналом заднего хода противотуманной фарой, указателями поворота и отражателями света;

- освещение номерного знака;

- габаритные огни;

- щиты отражателей света;

- 2 розетки и розетка ABS;

Прочее - огнетушители ОП-6 в пластиковых кейсах – 2 шт.

- противооткатные упоры – 2 шт.

Шины

Размер шин 385/65R22.5 или аналог

Габаритные размеры полуприцепа-цистерны

Длина, мм Не более 11 000

Ширина, мм 2 550

Высота, мм 3 350…3 850

Высота ССУ, мм 1490

Данный ППЦК-20 кислотовоз поставляется в следующей комплектации:

• Химостойкие дисковые затворы;

• Пластиковые пеналы для напорно-всасывающих рукавов;

• Быстроразъемные соединения;

• Площадка обслуживания из просечного листа;

• Складной поручень;

• Пластиковые противооткатные упоры;

• Огнетушители ОП-6 – 2 шт.;

• Пластиковые пеналы для огнетушителей;

• Ящик для песка и кошмы;

• Набор ДОПОГ (ADR).

Гарантия на полуприцеп - 12 месяцев без ограничения по пробегу.

Товар новый, не бывший в употреблении, не позднее 2024 года выпуска.

• Стоимость оснащения ППЦК насосным оборудованием: 490 000 руб. без НДС.
• Насосная установка Насос КМХ-65Д-40-200, подача, м3/час - 14,6...34,0;
• рабочее давление, МПа – 0,5
• Проточная часть насоса выполнена из химически стойкой пластмассы - армлена, уплотнение вала – торцовое (силицированный графит).
• Расположение насоса
• - под ёмкостью в технологическом отсеке (нижнее расположение);
• - на поддоне из нержавеющей стали для защиты от попадания розлива в окружающую среду;
• - насос имеет защитное ограждение
• Привод насоса Гидравлический через шкиво-ремённую передачу, от гидрофицированного тягача (так же оказываем услуги по гидрофикации вашего тягача).
• Функции, выполняемые насосом
• - полное заполнение и опорожнение ёмкости;
• - частичное заполнение и опорожнение ёмкости;
• - перекачка кислотных растворов минуя ёмкость.
