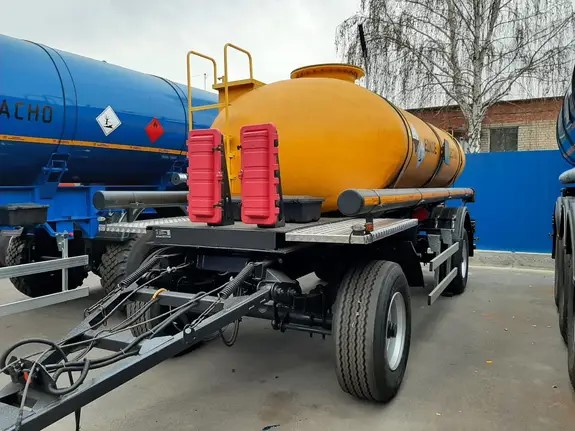

- Прицеп-цистерна ПЦК-10 предназначен для перевозки и кратковременного хранения соляной кислоты и её ингибированных растворов (с концентрацией до 37%).
- Возможна перевозка других кислот.
- Технические характеристики
- Цистерны для перевозки кислоты
- Номинальная вместимость, л 10 000
- Коэффициент заполнения 0,9
- Количество секций 1
- Сечение цистерны ЭЛИПС
- Материал цистерны Композиционный материал на основе синтетических смол, армированных высокопрочными волокнистыми стеклонаполнителями
- Конструктивная связь цистерны с надрамником - При помощи стяжных лент (поясное).
- Два передних пояса крепятся к ложементам рамы через стремянки с пружинными компенсаторами
- Диапазон эксплуатационных температур -40°C...+40°C
- Заполнение емкости Верхний налив через заливную горловину, расположенные в задней части цистерны
- Заливная горловина Ду600 оборудована Лестницей (расположена в задней части цистерны) и площадкой обслуживания с перилами. Площадка обслуживания имеет настил из оцинкованного просечно-профилированного листа
- Заливной патрубок С откидной крышкой Ду150
- Воздушник Ду125
- Гравитационный слив На заднем донышке, поворотный кислотостойкий затвор ДУ-80 с БРС 3”
- Цвет цистерны Гелькоут желтого цвета Надписи ЕДКОЕ ВЕЩЕСТВО – с левой, правой сторон
- Рукава напорно-всасывающие
- Химостойкие напорно-всасывающие рукава КЩ, ДУ 75 мм – 2 шт., L=4 метра, с БРС 3”
- Пеналы для рукавов 2 шт., пластиковые с контейнером для сбора остатков БРС БРС типа «Камлок» (химостойкие)
- Уровнемер Поплавкового типа
- Запорная арматура Химостойкие дисковые затворы Ду80
- Перечень агрессивных жидкостей для транспортировки (только по согласованию)
- Ингибированная соляная кислота (Массовая доля хлористого водорода НСl до 25 % - Сорт первый),
- Соляная кислота синтетическая техническая (Массовая доля хлористого водорода НСl до 37 % - Марка А), Плавиковая кислота (фтористоводородная HF) 6%,
- Азотная кислота до 20 %,
- Сульфатированные моющие вещества,
- Сульфаминовая кислота NH2SO3H,
- Серная кислота Н2SO4 до 75 %,
- Глинокислота (HCI+HF), Натрия гидроксид, едкий натрий,
- Натрия сульфид, Калия хлорид,
- Уксусная кислота до 50 %,
- Кальция хлорид,
- Кальция гидроксид,
- Кальция сульфат жидкий,
- Кремнефтористоводородная кислота,
- Фтористоводородная кислота до 10%, Тетрахлорэтилен (перхлорэтилен),
- Дизельное топливо, Моющие органические средства, Морская вода, Метанол, Спиртосодержащие жидкости. Другие жидкости по согласованию.
- Примечания: При переходе с одной агрессивной жидкости на другую необходимы нейтрализация и тщательная промывка емкости при температуре не более 90С.
- Технические характеристики Прицепа ПЦК-10
- Подвеска Рессоры на каждую ось Оси Plant, AVG или аналог, РФ, 2 штуки Количество колес 4+1 (запасное) ДЗК под рамой, лебедочного типа
- Боковая защита Откидная
- Буксировочные петли усиленные буксировочные петли в задней части рамы 2 шт
- Размер шин 425/85R21 односкатная ошиновка
- Дышло Зазорного типа с внутренним диаметром 90мм, с пневмоэлектровыводами
- Тормозная система Пневматическая, тормозные механизмы всех колес барабанные с АБС, стояночный тормоз от энергоаккумуляторов к тормозным механизмам задней оси
- Электросистема 24V от тягача- задние комбинированные блок фары с сигналом заднего хода противотуманной фарой, указателями поворота и отражателями света, освещение номерного знака, габаритные огни, щиты отражателей света, 2 розетки и розетка ABS
- Крылья Пластиковые с брызговиками
- Ящик ЗИП Металлический с надежным замком
- Исполнение ДОПОГ барабан заземления, экранирование электропроводки, пластиковый ящик для соли и песка – 2 шт., огнетушитель ОП-6 - 2 шт., противооткатные упоры - 2 шт., отбойник, держатели информационных табличек, маркировка емкости отражающими материалами и информационными табличками класса опасности
Грузоподъемность:
Категория:
Мощность двигателя, л.с:
- Технические характеристики
- Наименование Прицеп специализированный (ПЦК-10, кислотовоз)
- Назначение для транспортирования и кратковременного хранения соляной кислоты или её ингибированных растворов с концентрацией до 37%.
- Страна производитель РФ
- Номинальная вместимость, л 10 000 (1 секция, волнорез)
- Материал цистерны
- Композиционный материал на основе синтетических смол, армированных высокопрочными волокнистыми стеклонаполнителями.
- Производитель емкости АО "СП Компитал"
- Сечение цистерны ЭЛИПС Подвеска
- Рессоры на каждую ось Оси Plant, 12 тонн, РФ, 2 штуки
- Количество колес 4+1 (запасное) ДЗК под рамой, лебедочного типа
- Размер шин 385/65R22,5 односкатная ошиновка
- Дышло Зазорного типа с внутренним диаметром 90мм, с пневмоэлектровыводами
- Тормозная система Пневматическая, тормозные механизмы всех колес барабанные с АБС, стояночный тормоз от энергоаккумуляторов к тормозным механизмам задней оси
- Крепление цистерны Поясное
- Наливная горловина оборудована Дыхательным клапаном;
- Лестницей для подъема и сервисного обслуживания с площадкой с перилами.
- Особенности конструкции Ложементы врезаны в надрамник и выполнены в виде цельногнутой конструкции с минимальным количеством сварных швов, с подпорной частью на шарнирном соединении.
- Усиленные крепления (косынки) ложементов к надрамнику с увеличенной площадью контакта для придания дополнительной жёсткости и прочности всей конструкции.
- Внешний вид Окрашено в желтый цвет, контурная светоотражающая маркировка, с надписью по бокам «Едкое вещество» ДЗК
- Запасное колесо установлено под рамой
- Пеналы под рукава Пластиковые с контейнером капельной течи – 2шт. по 4м.
- Рукава КЩ - 2 шт. по 4м. ДУ-75 с БРС 3” Ящик ЗИП
- Металлический с надежным замком, закреплен на раме
- Документация ЭПТС, копия ОТТС, паспорта на комплектующие, руководство и паспорт на прицеп цистерну
- Исполнение барабан заземления, экранирование электропроводки, пластиковый ящик для соли – 2 шт., огнетушитель ОП-6 - 2 шт., противооткатные упоры - 2 шт., отбойник, держатели информационных табличек, знак аварийной остановки
- Электрооборудование
- Блок фары - 2 шт., габаритные огни – 4 шт.
- Крылья Пластиковые с брызговиками
- Гравитационный слив На заднем донышке, поворотный кислотостойкий затвор ДУ-80 с БРС 3”
